PKPM BIM施工综合管理平台中国建筑科学研究院为实现BIM技术在施工阶段落地打造一体化项目管理平台。平台BIM技术与项目管理信息化技术相结合施工过程中进度成本、质量、安全等要素实时监管实现施工管理和控制的信息化、集成化、可视化和智能化。

PKPM BIM施工综合管理平台是在BIM技术在施工领域应用的成果。平台基于目前最为流行的BIM技术,结合Project、PKPT等主流的进度计划软件,可根据用户不同需求,整合工程项目全过程信息,将施工场地及设备、设施的BIM模型与施工进度计划相连接,实现施工场地布置可视化和各种施工设备、设施的动态管理,有助于实现施工管理和控制的信息化、集成化、可视化和智能化。同时,平台实现了工程量计算与计价的双向数据衔接,当模型改动时能够实时反映工程造价的变化。

相比传统的进度管理软件, PKPM BIM施工综合管理平台具有直观性和信息性

施工进度管理

  • 工作目标
  • 4D施工进度管理包括两方面内容:1)项目整体的4D施工进度规划:根据项目总体施工计划,基于设计模型和施工方案(含进度计划、平面布置图、资源配置等),制作项目整体的4D施工进度规划;2)进度控制计划:根据进度计划控制周期(月度、季度或者半年),采用施工模型,根据项目施工计划和实际完成进度,用4D(三维实体+时间)的方式进行动态施工进度模拟,并进行计划和进度的对比分析,给出进度差异数据报告。

  • 工作内容
  • 通过分析建筑模型与施工进度之间诸多复杂的依存关系,将场地模型和施工进度计划链接起来,建立场地4D模型,实现了BIM模型与进度软件之间的双向据交流和反馈,从而实现施工进度计划与实际施工进度在时间和空间上的对比。

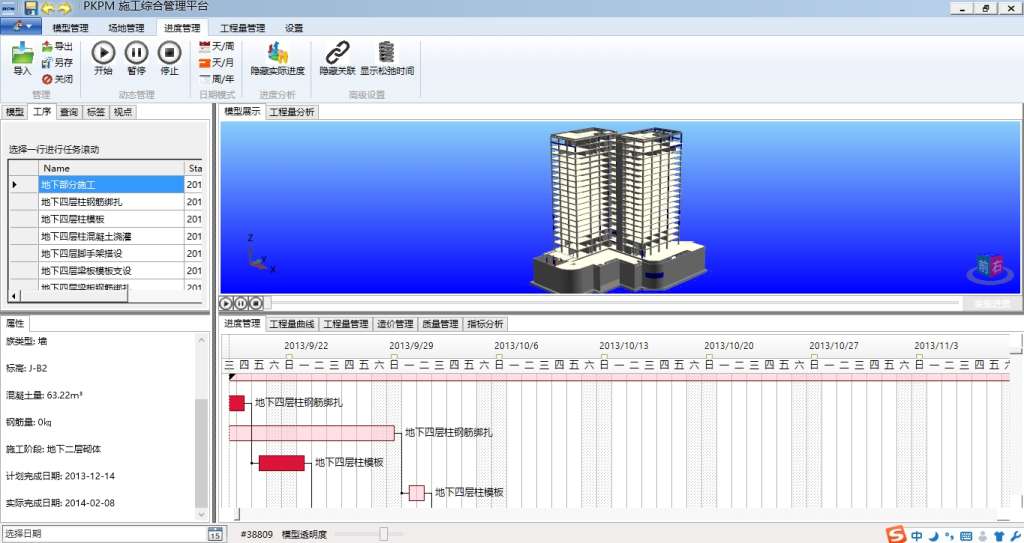

    PKPM施工进度管理

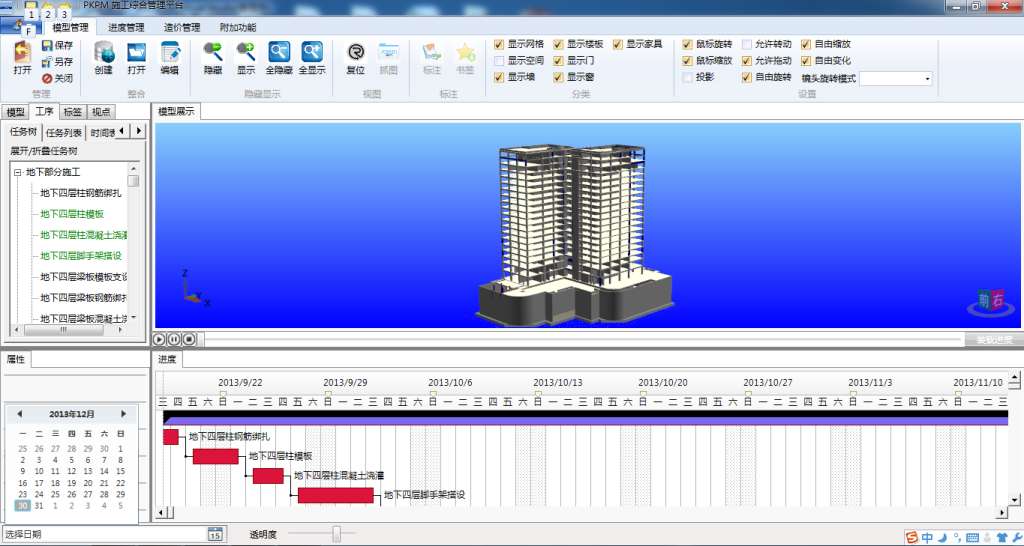

    计划进度和实际进度对比

    通过将BIM模型与施工各项信息关联,生成施工BIM模型,以实现施工过程和场地状况的动态模拟。动态模拟形象地反映了施工过程中施工现场状况以及各项数据的变化。通过对日期、工序的选择,更可直观展示当日、当前工序工程进展情况、以及工程量和造价的变化情况。

    施工进度与施工现场对比

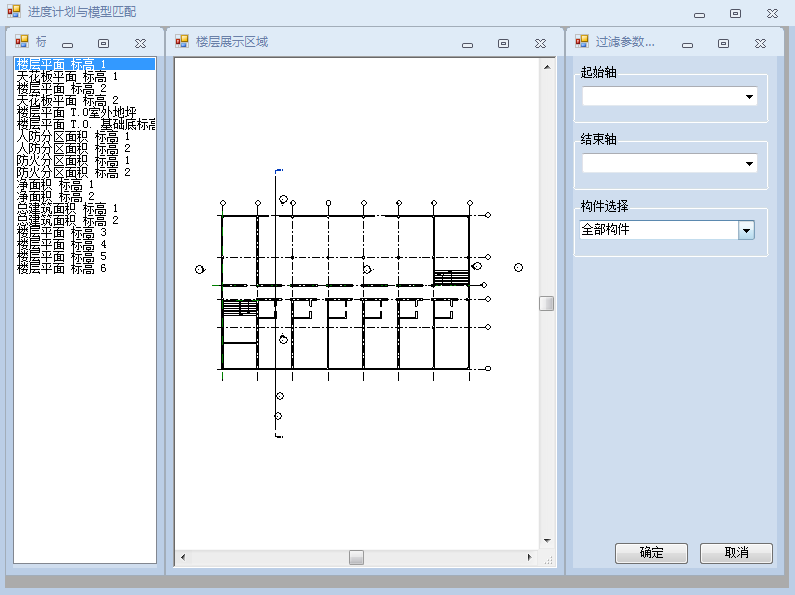

    提供P6以及Project的接口,实现进度计划数据的导入、展示和调整的功能;平台提供专业、便捷的匹配方式以实现BIM模型构件和进度计划中各工序的关联。

  • 建筑构件与进度计划相关联

    支持基于进度计划的施工动态模拟,实现根据施工进度计划与模型的实时互动和施工全过程可视化。

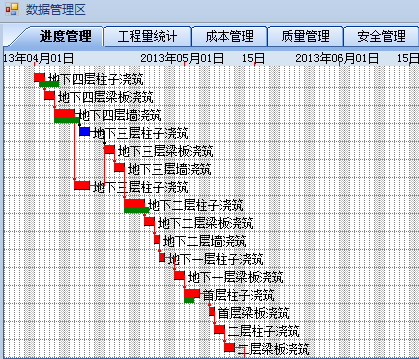

  • 4D施工动态模拟
  • 通过支持实际进度的录入,实现计划和实际进度的对比,通过调用现场视频监控实现进度计划、BIM模型数据和施工现场数据的实时对比。

  • 计划与实际的实时对比
  • 工程量管理

    revit建模时,将采用深度的精细化建模,为三维算量提供准确的数据保障。

    三维模型自动算量部分,也是工程造价计算中工作量最大的一部分,需要计算出整个工程项目的工程量,然后才能够组价计算总造价。通过BIM技术搭建的建筑信息模型,可以自动统计出部分工程量。同时可以与工程量自动算量软件相对接,预算人员根据算量软件的相关计算规则人为进行调整设置,软件将会根据相应的计算规则自动统计工程量。

    算量软件可以按不同类别分别汇总工程量,如分层,分构件、分部位等。现在工程结构越来越复杂,曲线、曲面构件很常见构件交接处的三维实体扣减算法复杂,一般预算人员基本采用估算,如果采用软件计算,程序将会自动扣减,计算精度高。在实际工程中,有很多按构造直接设置的项目,比如构造柱,钢筋工程中的加筋、 插筋、腰筋等,如果手工计算,很容易漏项,如果采用软件计算,一项都不会丢。

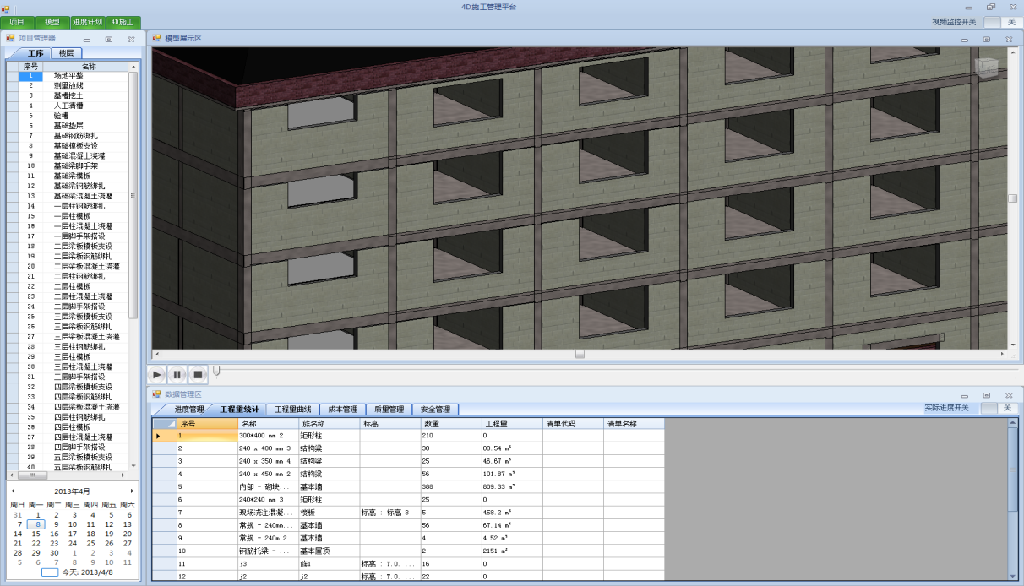

  • 基于BIM工程量统计
  • 造价管理

    工程自动算量软件统计完项目工程量后,根据建筑三维模型数据库中的信息和所选定的工程计算规则,工程计价软件可以直接生成工程量清单,然后依据云南昆明地区的相关定额对工程量清单进行组价,此处的综合单价需要人工干预调整,比如实际的材料价格需要调整,部分费用可以让利等,遇到这样情况时,可以利用工程计价软件做相应的调整。

    用户通过工程造价计价软件,可以生成标准的工程量清单报价表,与之前招标时编制工程量清单及招标控制价进行对分析。也可以通过竣工阶段的BIM模型生成竣工结算,与招标控件价进行比对。此处需要专业预算人员进行比对。

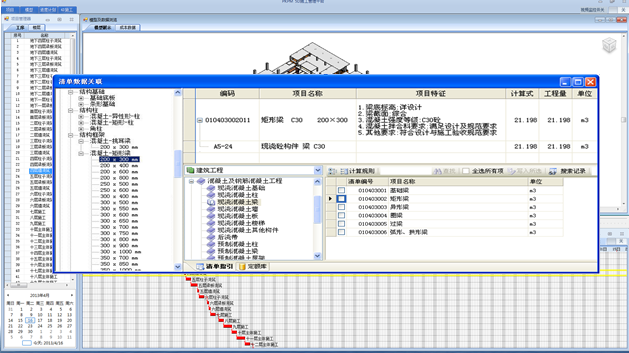

    通过专用的工程量清单信息关联对话框,为模型中的各个族(类型)关联对应的工程量清单和定额项目.借助于BIM模型,实现了工程量计算与计价的双向数据衔接,当模型改动时能够实时反映工程造价的变化。

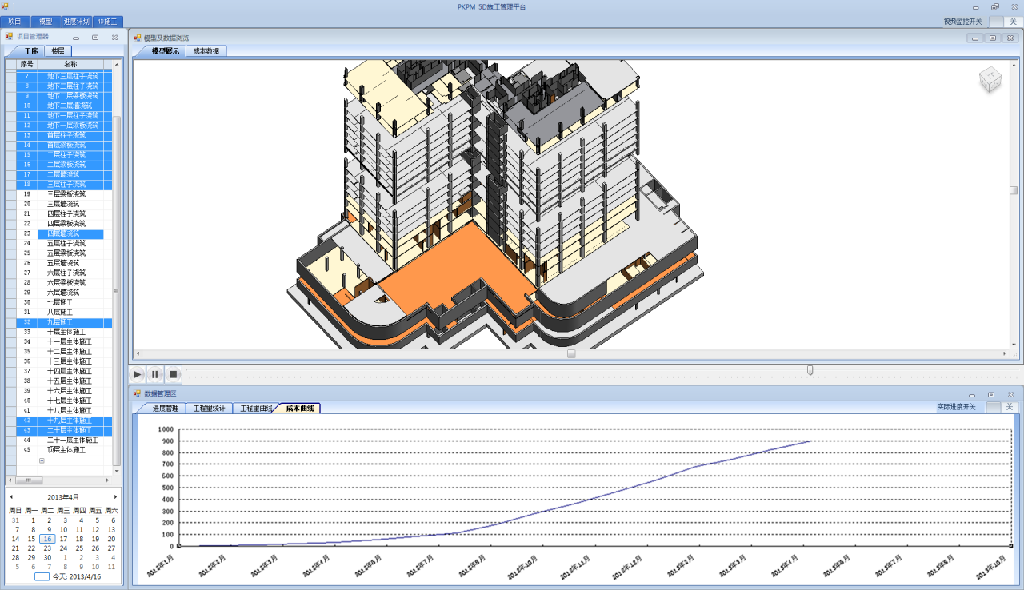

    成本曲线动态模拟

    通过实现“模型与造价信息之间的双向数据流”,可以实时生成S型成本曲线基于进度计划和成本计划的计划型曲线,和基于实际进度计划和实际成本支出的实际累计成本曲线,实现实际成本支出与计划成本支出做出详细对比

    施工造价管理



    PKPM BIM施工综合管理平台宣传页

    PKPM BIM施工综合管理平台使用说明

    产品测试申请表

    PKPM BIM施工综合管理平台(试用版)(482.65M)
