BIM案例 | 柏慕联创BIM技术在海南“环球100”中国村长影博物馆项目中的应用
 二维码
作者:陈旭洪来源:柏慕联创BIM技术服务网址:http://www.lcbim.com

【成都/长沙,15天】7月20日柏慕联创BIM实战暑期集训营开始报名!



获取《每日一技,我的成长轨迹》汇总

· 请访问柏慕联创官方网站: www.lcbim.com ·




项目概况

1、工程名称:长影海南“环球100”项目一期,中国村长影博物馆

2、建设单位:长影海南文化产业集团股份有限公司

3、建设地点:中国村用地位于一期乐园西北,西北向与规划中的乐园环路相接,陆地 区域西南与荷兰村相邻,北向与二期乐园相接,水域与入口区、德国村、英国村、西班牙村相邻。

4、规划用地性质:娱乐兼容商业设施用地

5、建筑占地面积:3325.97㎡,建筑总面积:7318.6㎡,地上建筑面积:5533.3㎡,地下建筑面积:1785.3㎡,建筑层数:2层,建筑高度:14.65(土建)



【BIM技术服务提供单位】

四川柏慕联创工程技术服务有限公司(柏慕联创BIM技术服务)



【BIM技术应用点】

1、三维可见性模型搭建

2、预制构件的建立及拼装

3、预制构件之间碰撞检查设计优化

4、预制构件国标工程量清单(用于招投标)

5、效果图及视频动画展示



【项目应用重难点】

1、异形空间变化大

2、预制构件造型繁多且相同类型均为不同尺寸



【BIM技术应用流程】

项目位于中国村中心位置且靠近多个主题概念广场,因此确保博物馆达到与所在区域和乐园整体同等水平的主题细化是十分重要的。

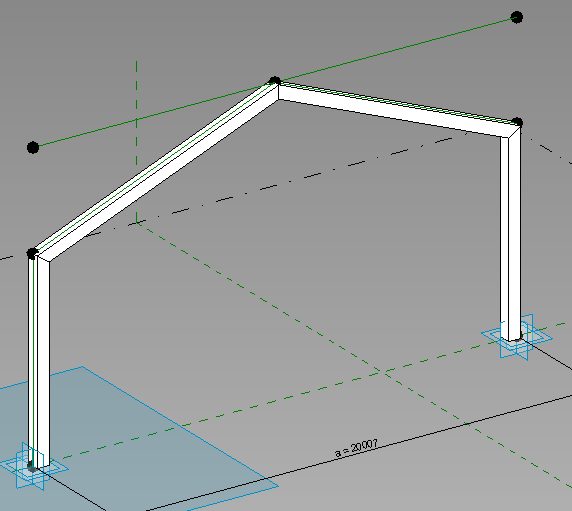

1、空心钢材管门框架制作

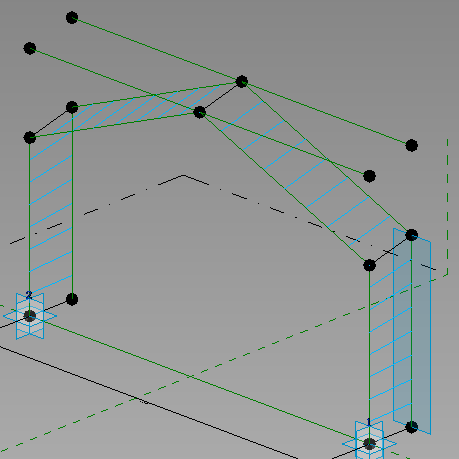

应用自适应公制常规模型族样板,设置两自适应点间的距离为报告参数,根据该参数及门架高度添加公式计算单榀门框架长度,计算公式如下:

长度=2 * 高度 + sqrt(a * a / 4 + (高差 * 高差) / 4) * 2

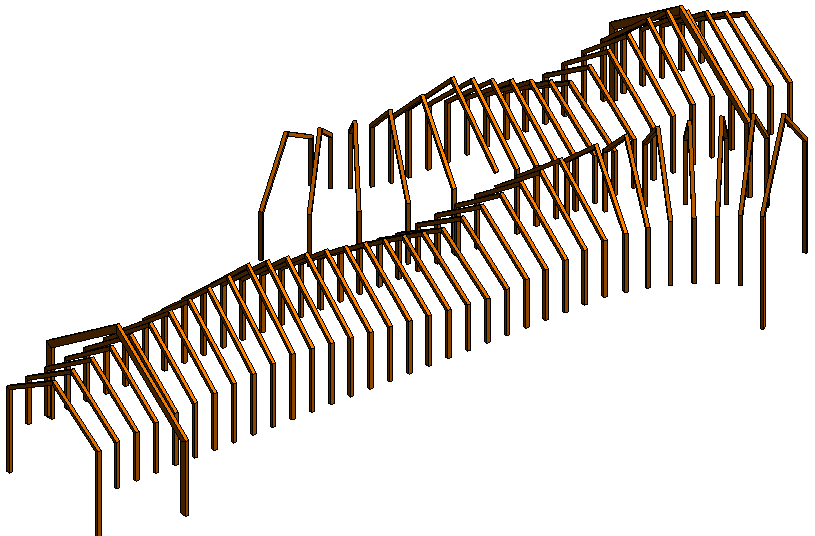

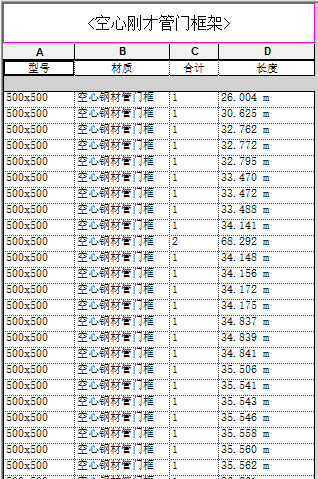

设置好门框架的高度变化及路径,根据自适应应用原理自动放置门框架,应用明细表自动统计其工程量。

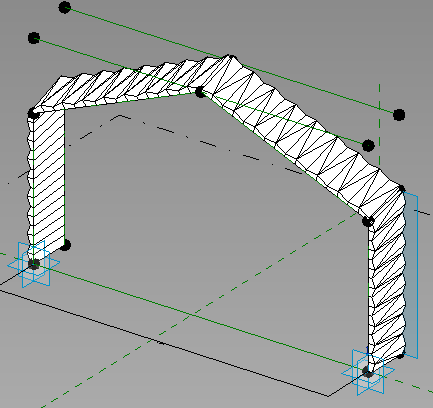

2、纤维水利嵌板制作

纤维水利嵌板分为屋面嵌板、侧面嵌板及尾部嵌板,造型分别为:



屋面嵌板                                      侧面嵌板

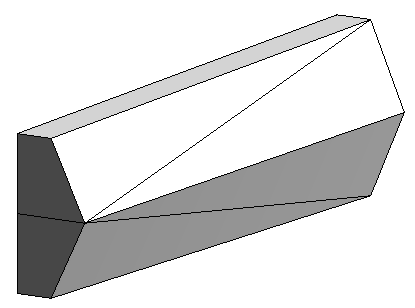

                              尾部嵌板

制作原理:

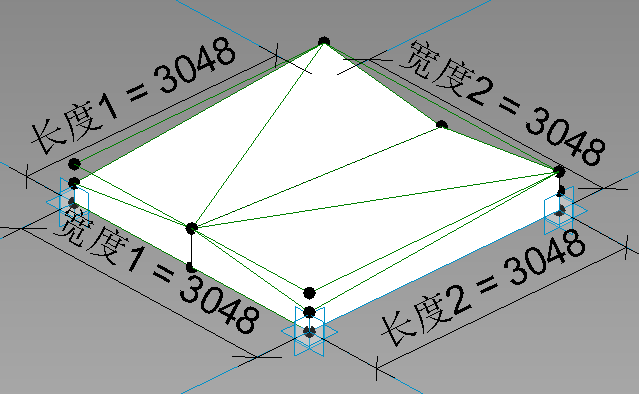

a、应用基于填充图案的公制常规模型族样板自作嵌板子族:

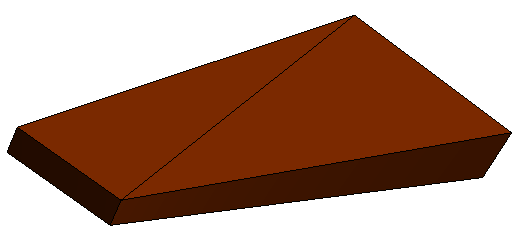

屋面嵌板

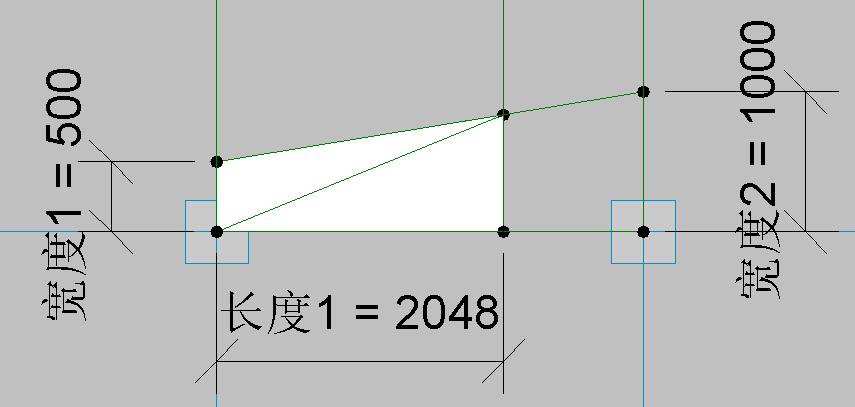

尾部嵌板

尾部嵌板面积粗滤计算公式:(宽度1+宽度2)*长度1/2

注意:添加长度、宽度参数均为共享的报告参数,在标注时是标注两点的距离,在标注两点的距离时注意拾取的工作平面。


b、将完成的共享嵌板子族载入到已完成的可参变的纤维水利嵌板面族中(自适应常规模型族样板);将每个面分割成需要的数量;填充相应的嵌板即可。

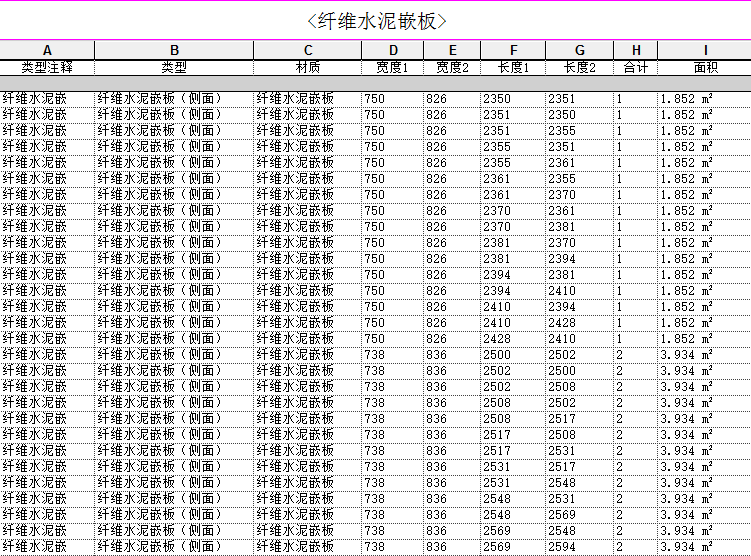

c、根据自适应族样板特性,在项目中根据路径放置纤维水利嵌板,应用明细表功能自动统计其工程量。

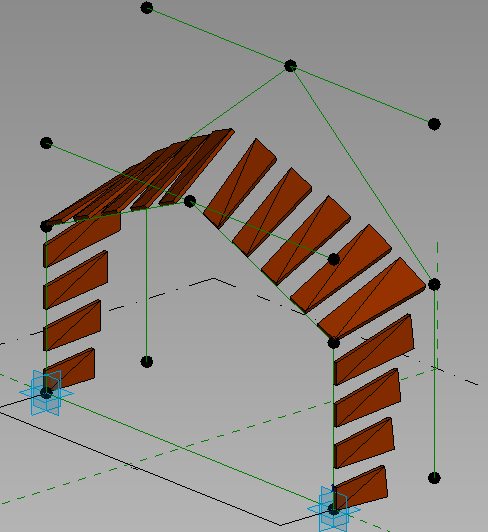

3、同理制作框架鳞片





4、制作侧面装饰



侧面装饰有五边形和四边形两种类型:

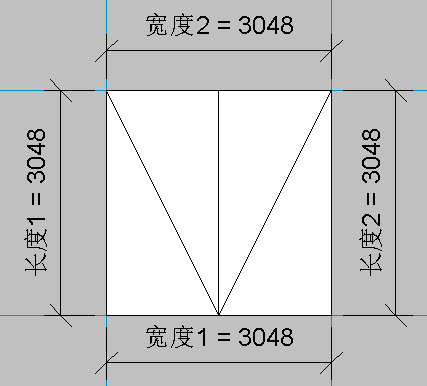

四边形侧面装饰

a、侧框尺寸300x300.中间玻璃20厚。中间玻璃面积计算原理:revit能自动统计单个族的体积(及侧框玻璃和侧框架体积),所以单个构件玻璃面积为:(总体积-侧框体积)/玻璃厚度。

b、单个构件侧框长度为:Sqrt(顶点1侧边偏移^2+顶点1高度^2)+sqrt(顶点2侧边偏移^2+顶点2高度^2)+sqrt((a+顶点1侧边偏移+顶点2侧边偏移)^2+(顶点1高度-顶点2高度)^2)

五边形侧面装饰



单个构件侧框长度为:Sqrt(顶点1侧边偏移^2+顶点1高度^2)+sqrt(顶点2侧边偏移^2+顶点2高度^2)+sqrt((顶点3高度-顶点1高度)^2+(顶点1侧边偏移+顶点3偏移量)^2)+sqrt((顶点3高度-顶点2高度)^2+(顶点2侧边偏移+a-顶点3偏移量)^2)

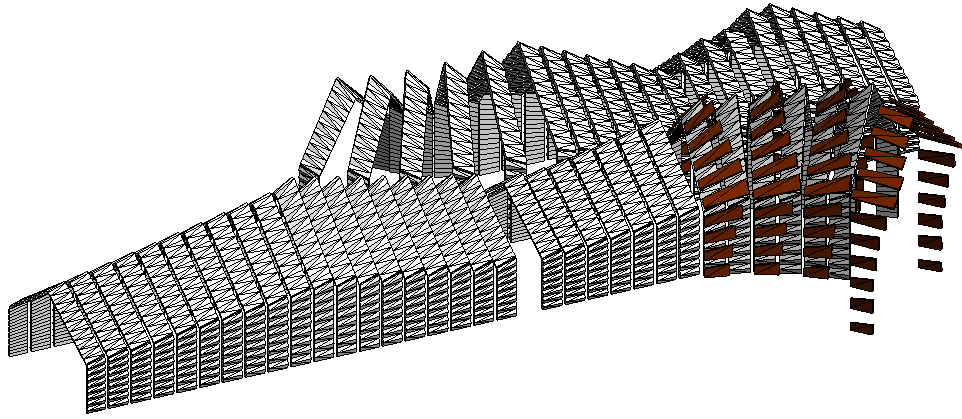

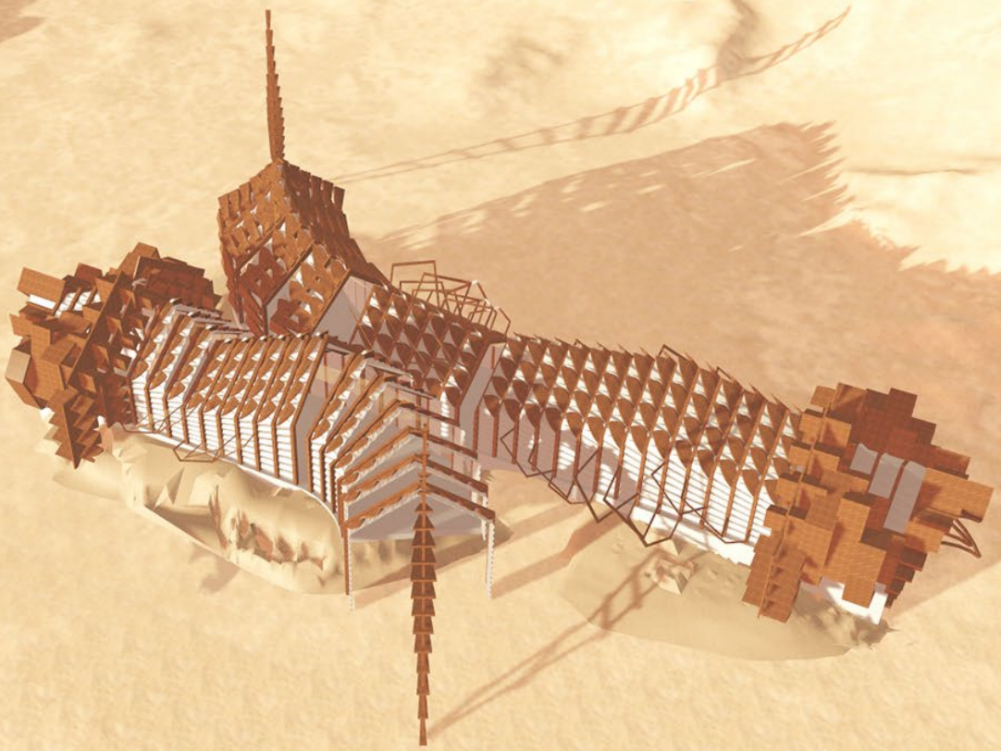

5合模(最终效果展示)
