BIM百科 | 巧用Revit族类型批量创建基础验收表的方法
 二维码
作者:兴东向来源:兴东向的空间

【成都/长沙,15天】柏慕联创BIM实战暑期集训营开始报名了!



获取《每日一技,我的成长轨迹》汇总

· 请访问柏慕联创官方网站: www.lcbim.com ·



在工程建设中,基础基坑验收、桩基验收多达几百个,对于隐蔽验收资料来说,这是一件耗时耗力的工作。
已知的可以使用excel结合word创建邮件的方式批量制作,我没有尝试过。
由于当下在做revit因此,突然想到可以借助族实例的方式来进行创建。

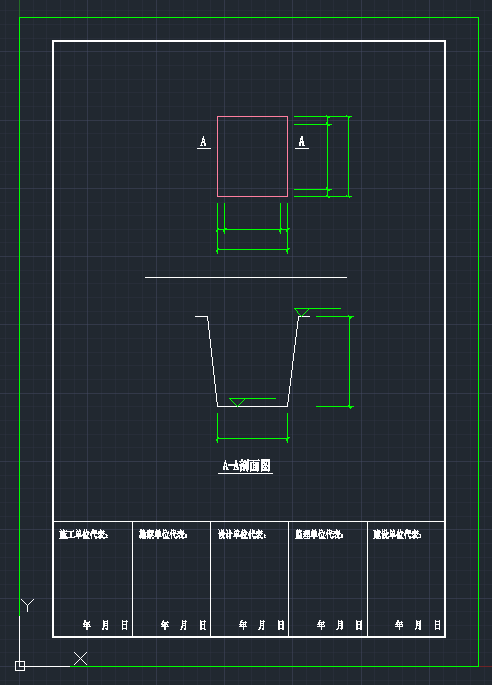

第一步:创建一个样本的cad图纸,删除其中需要变动的文字

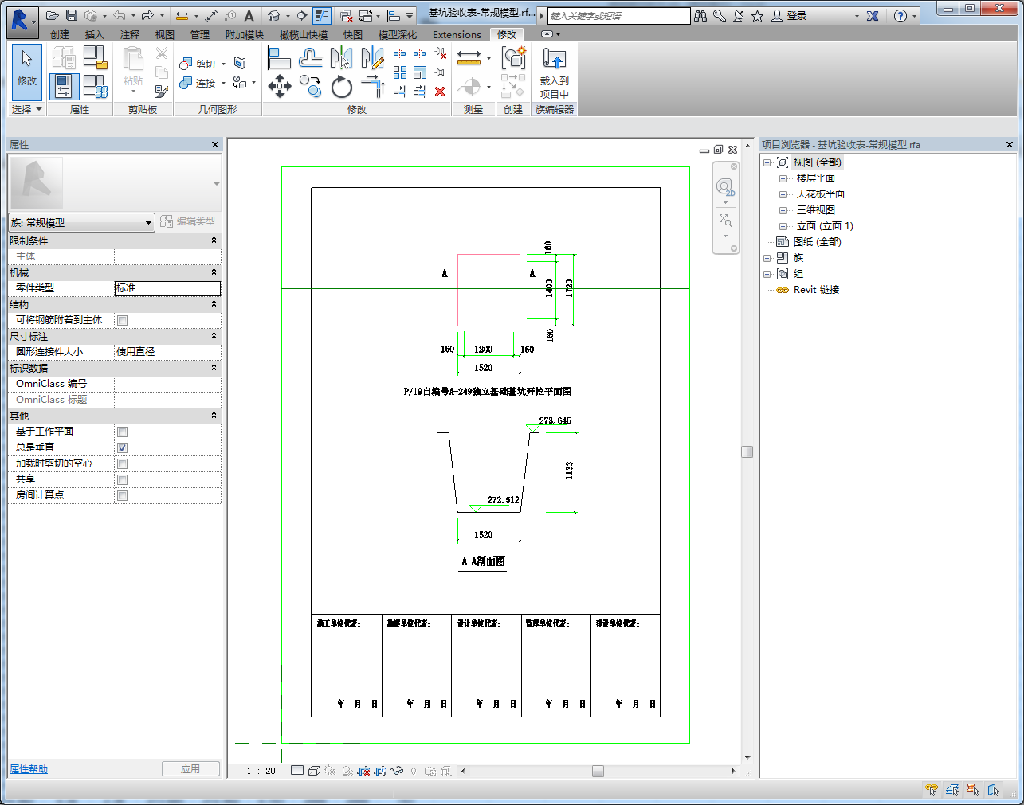

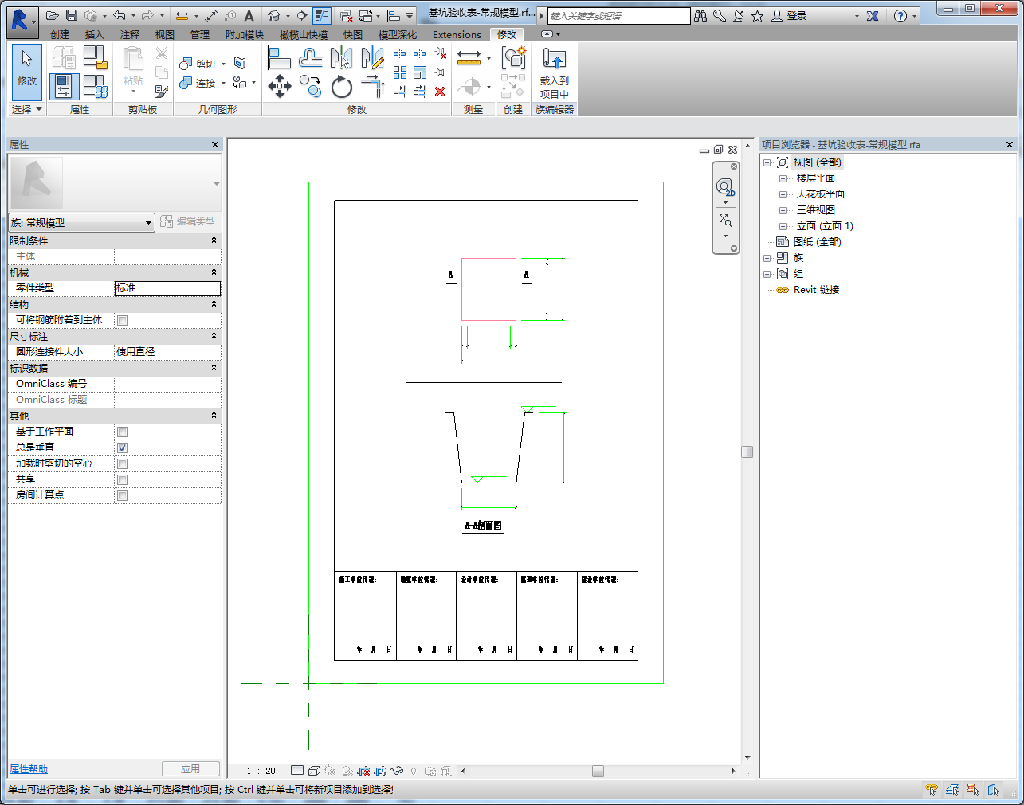

第二步:revit中新建一个常规模型族(其它的也可以,自己选),导入cad图形。
对照cad原图创建模型字体,并设置关联参数,其中的辅助线用来对齐的,文字不能自动计算,因此计算部分全部要在excel中完成。

IMG_258

IMG_259

IMG_260

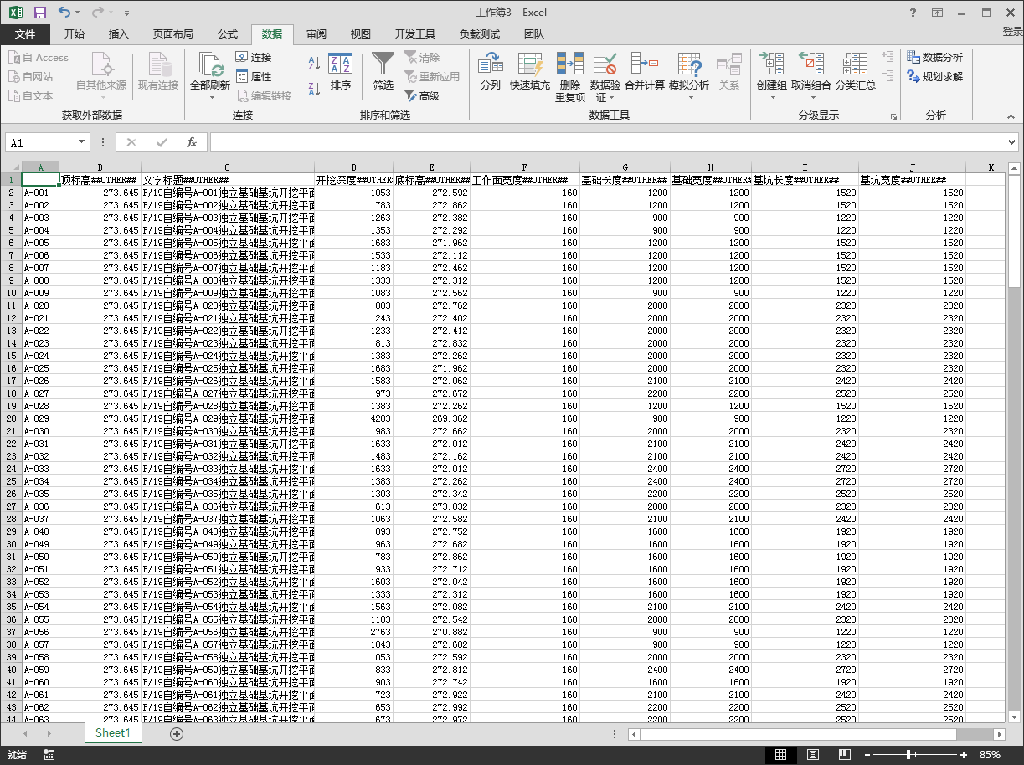

第三步:打开原始数据进行处理,例如把米转成毫米,通过各种excel函数,将其转换成符合要求的族类型列表。另存为csv然后修改为同族名同目录下的txt文件。

IMG_261

IMG_262

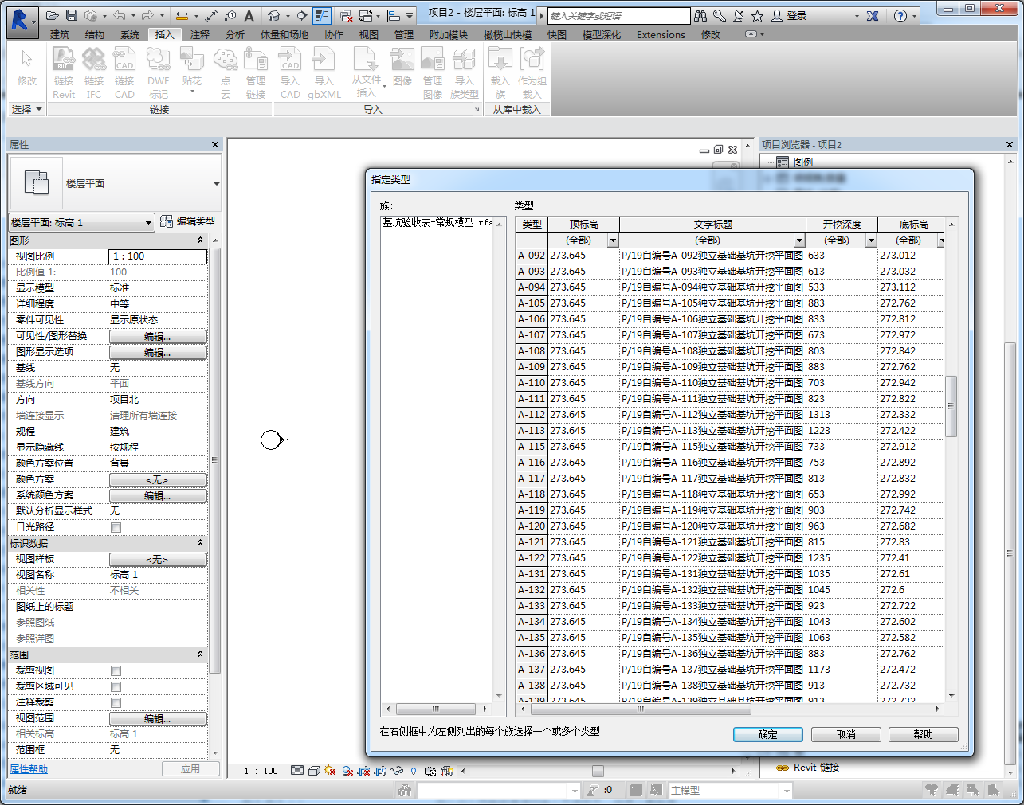

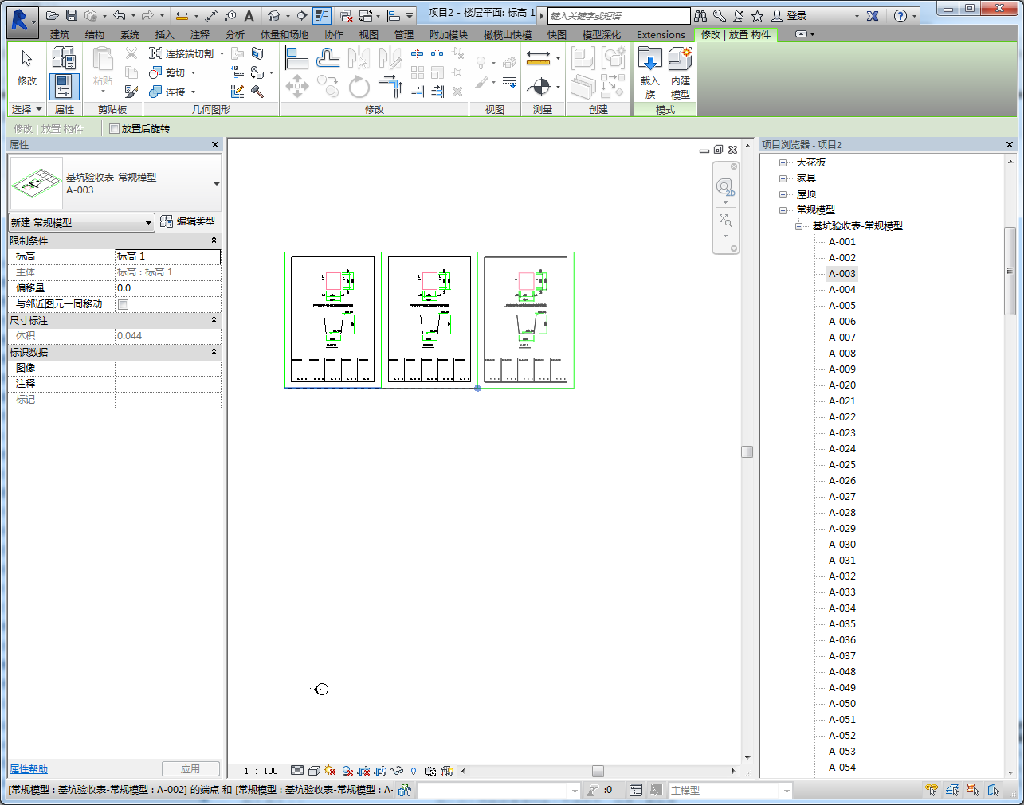

第四步:在revit中载入族,选择所有类型。(轴线编号没有单独做列,演示版本,我没有调整)。

IMG_263

IMG_264

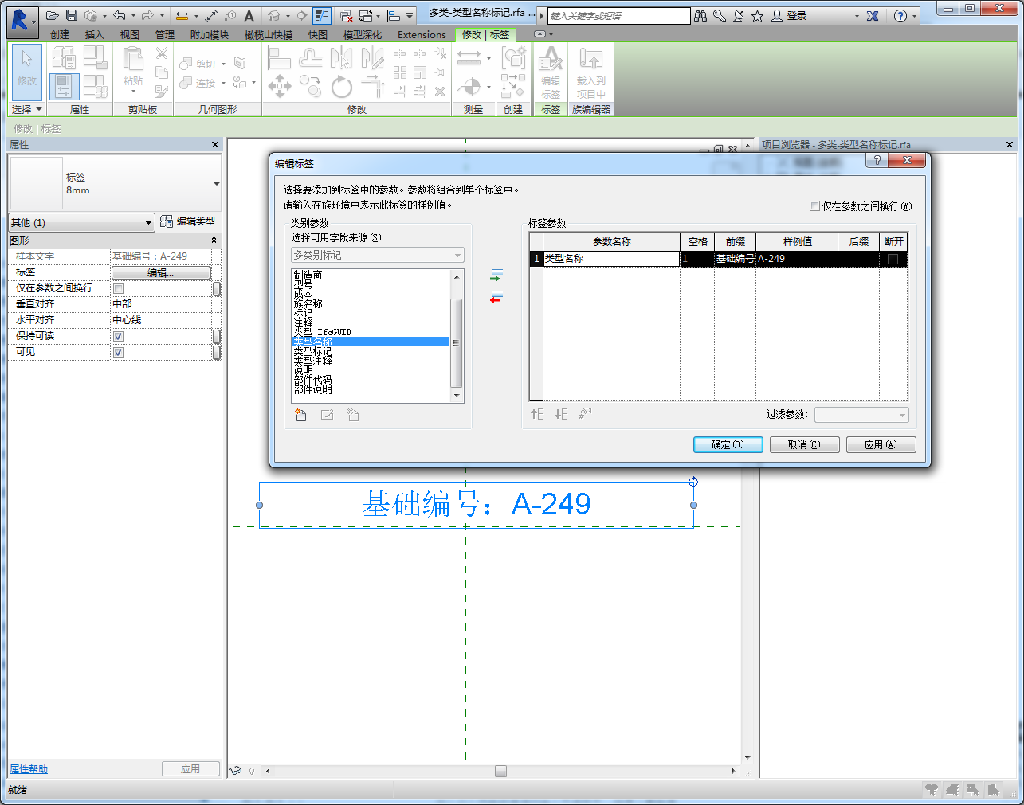

第五步:创建一个多类的类型名称标记族,调整标签前缀,调衡标签大小等。

IMG_265

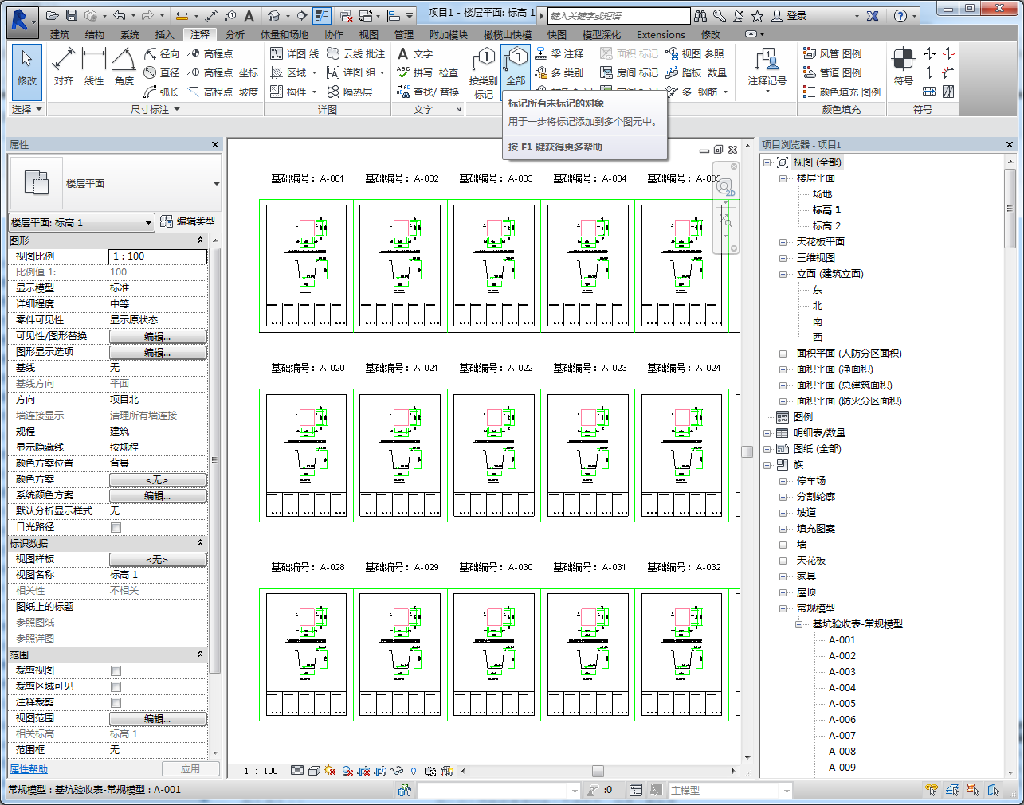

第六步:将标记族载入到项目中,选择全部标记,使用创建的标记族进行标记,如下图所示

IMG_266

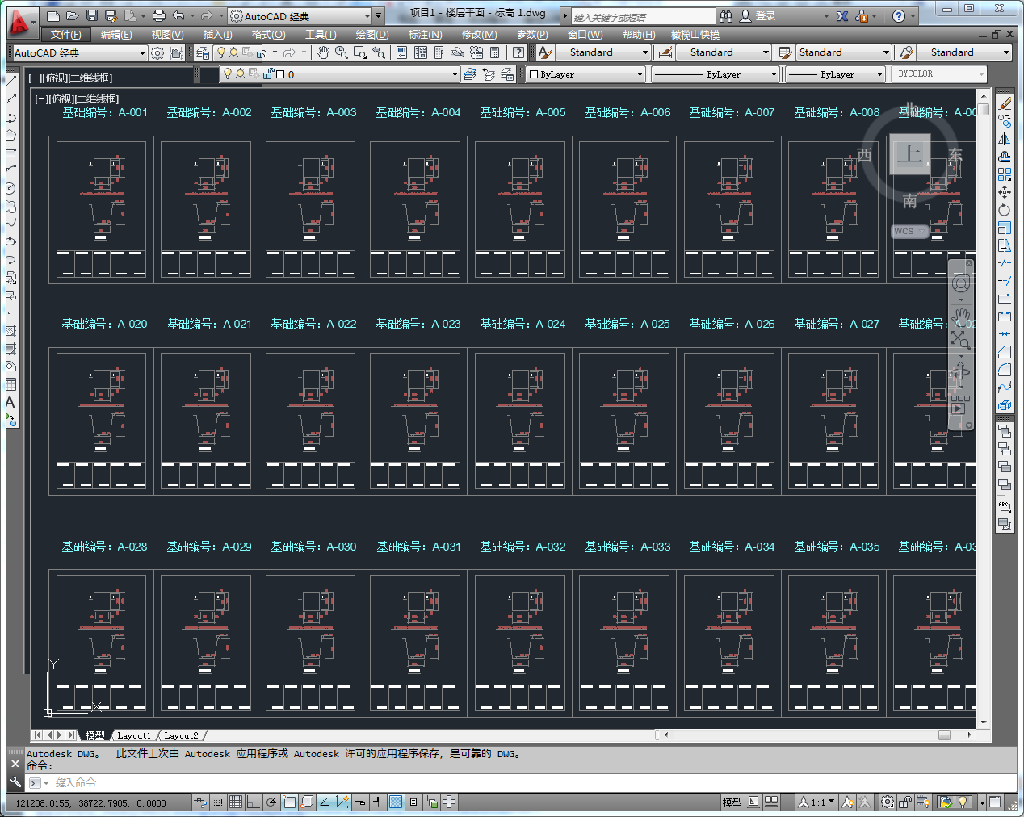

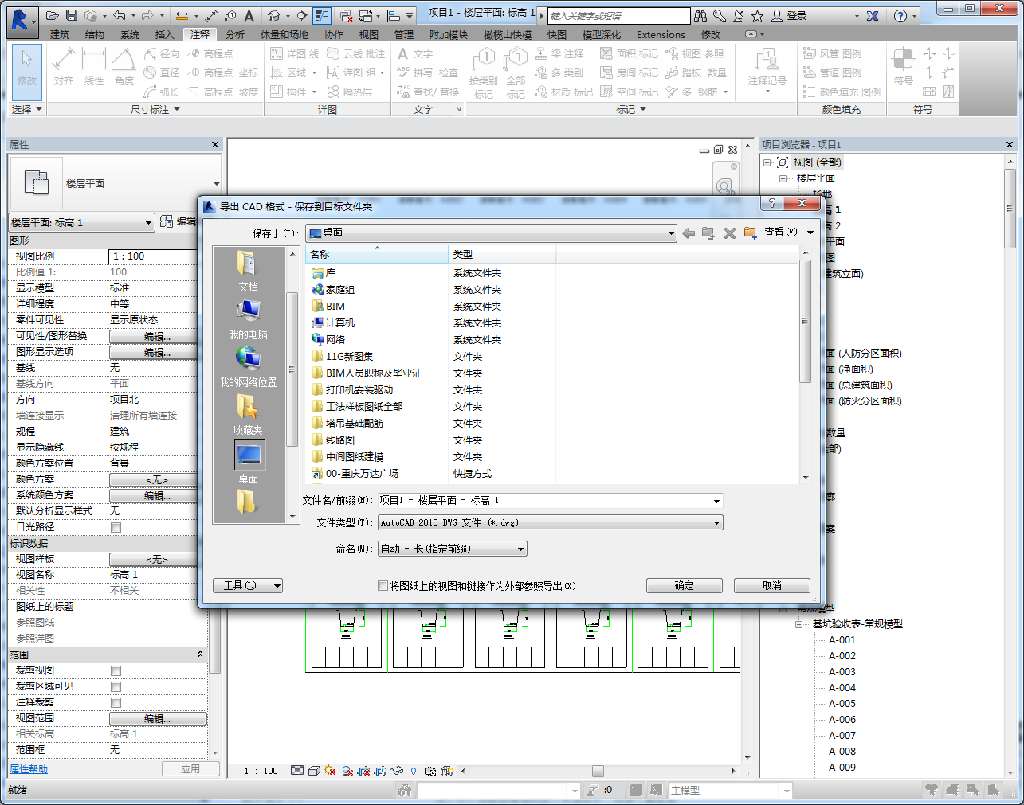

第七步:导出为CAD文件,进行批量打印。建议取消勾选 将图纸上的视图和连接作为外部参照导入。(批量打印可以在网上所搜一下即可,在此不重复)

IMG_267

IMG_268

使用此思路还可以制作孔桩等资料,关于数据问题,其实可以把图形也关联在里面,这样修改尺寸,图形也会跟着变化,但是这样带来的风险就是,过大过小的构件在图框的呈现可能会超出范围,因此应该慎重使用。           另外还有一种方法就是使用cad的命令流的方式来创建,整理数据完毕后,在CAD中绘制空白的图例,然后使用excel的数据整理成一个文本的命令流,复制命令流到cad中,cad自动在相应的位置创建相应的文字,然后根据文字的位置阵列一下图例,相当于是填充了一下底纹。这个使用说明,下次再发布。
