今日项目正巧在机电出图,发现使用revit标记管道的时候,需要全部进行标记,然后删除立管及翻弯管道的标记,特别是在消防专业的时候,这一个删除工作非常繁杂,让出图很不顺心。
由于本人能力有限,无法通过明细表过滤或者过滤器过滤出需要的管道。由于最近在研究dynamo,因此研究了一番,决定使用dynamo来搞定这个事情。
思路很简单,我在需要标记的管道注释参数中注释一下“水平管”,然后用过滤器过滤出非“水平管”关闭可见性,这样在视图中显示的就都是“水平管”了。然后就可以框选,全部标记,管道标记,标记选中。

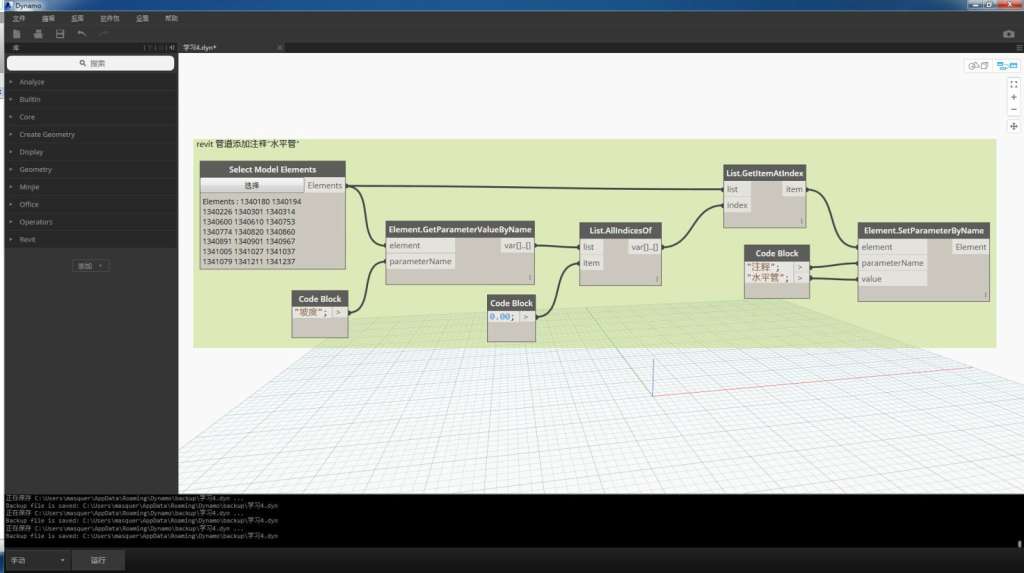

dynamo如下:

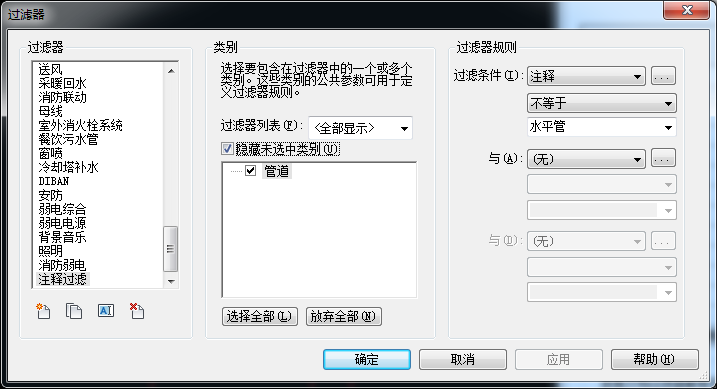

revit端过滤器设置。

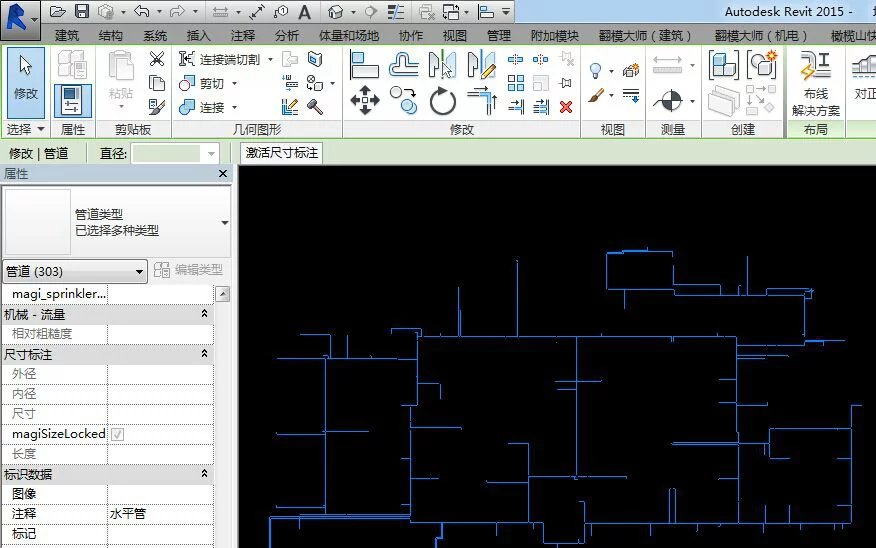

通过过滤器过滤后,全选管道,可以看到,目前所有管道都是需要使用管道标记的“水平管”。

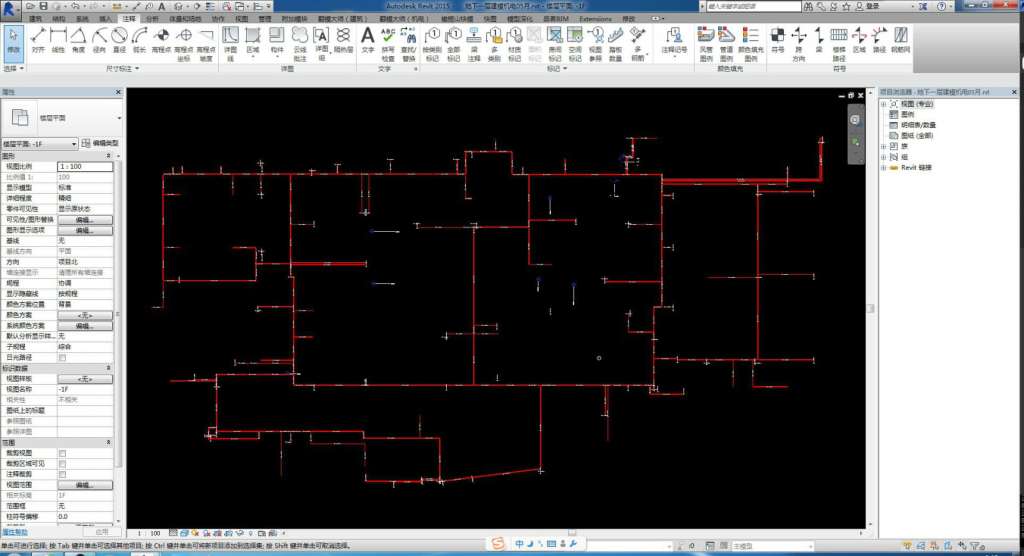

使过滤的管道不可见。然后就剩下需要标记的管道了。

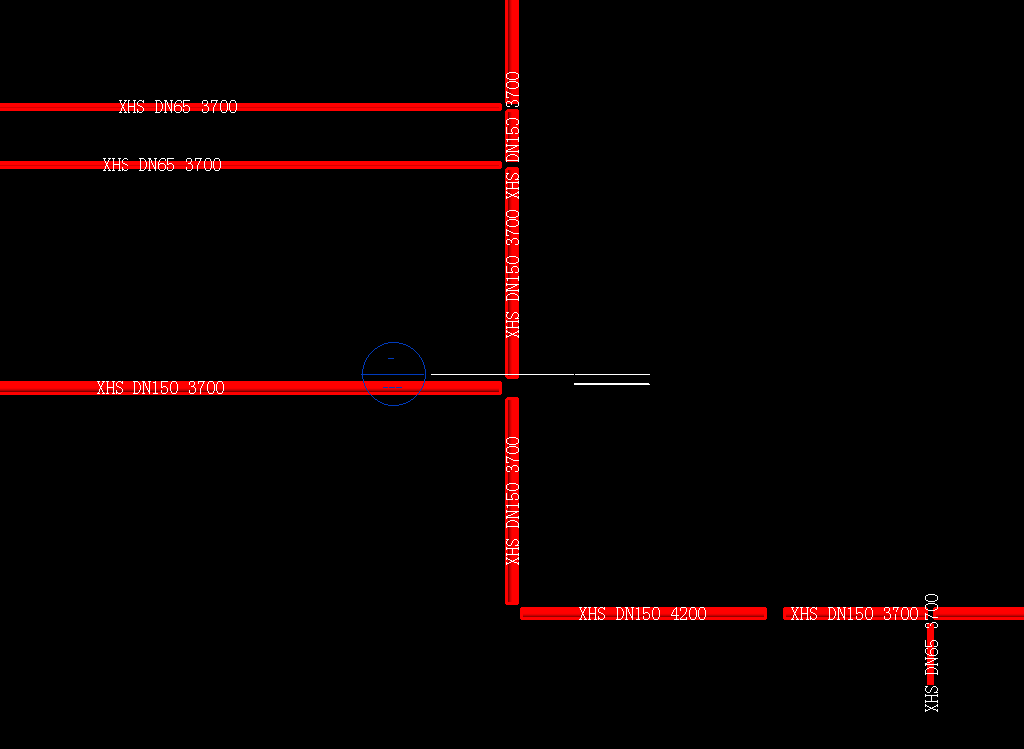

现在就不需要进行删除立管标记的哪一步工作了。现在只需要进行短管标记删除和位置调整即可。(标记族没有加CL,勿喷)



若有其他思路、想法、建议、难题,恳请留言或直接联系我QQ182475718
转载请注明出处http://user.qzone.qq.com/182475718/blog/1465695580
