《Revit族介绍与技术》第一部分——族分类(连载中)
 二维码
作者:Efans Hu来源:BIM园地

【长沙/成都/昆明 · 5月3日】柏慕联创BIM技能实战训练营开始报名



获取《每日一技,我的成长轨迹》汇总

· 请访问柏慕联创官方网站: www.lcbim.com ·


Revit族按三种类型分类:

系统族

系统族是创建建筑项目的基本构件,例如天花板、墙、楼板、楼梯、扶手、坡道和屋顶(见图片 1)

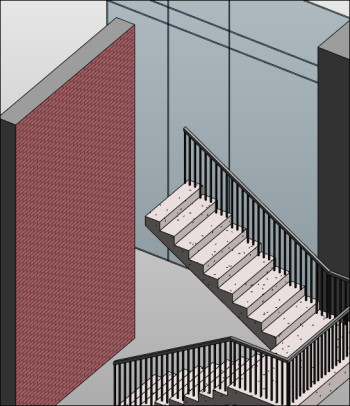

图片 1. 系统族

还有应用于图档的图元,比如标高、轴网、标注、标签和详图构件。系统族是集成在软件基层的,不可以删除。它们的类型、属性和行为有Revit出厂时就定义好的,是不可以被修改的。但可以通过复制既有类型并修改类型参数来获得新的类型。Revit还有基于主体存在的构件族,比如门和窗,他们要基于墙主体才能存在。

构件族

构件族是在项目环境以外创建车外部模型文件(见图片 2)。这些构件族可以被载入到项目中使用,它们可以被布置、复制、删除和修改。这些族可以是基于某个主体的也可以是自由放置的。

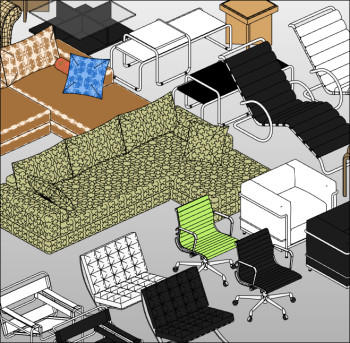

图片 2. 构件族例子

基于主体的族在放置是需要相应的主体才能放置,这些主体可能是墙、天花板、楼板或项目中的某个面。创建构件族是本篇文章的主要内容。

In-Place Families内建族:这类族是在项目环境中创建的构建,创建这类族的过程和创建外部可载入族相同,都是从草图开始。创建内建族从启动创建“内建模型”命令开始,步骤是:建筑>构建>构件>内建模型。用户可以用此功能创建当前项目专有族,一般用来创建项目特有的女儿墙、屋顶之类的个案模型。如图片 3的弧形窗。

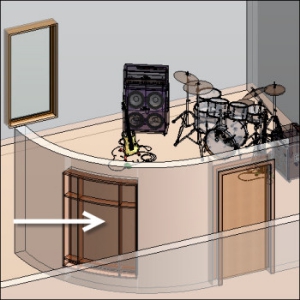

图片 3.内建族 弧形窗

内建族可以从项目复制到另外的项目中使用。当成组是,它们还可以另存到项目外部形成独立的可载入Revit族,操作如下:

创建你的内建族(建筑>构建>构件>内建模型)

在修改模式下,选择并成组你的所有内建构件模型(创建>创建组)。

仍在修改模式下,选择组,点击程序菜单按钮(就是窗口左上角的大R图标)点击:另存为>库>组。

在打开的保存组对话框,你可以重命名组名称或保持不变。注意当前的文件类型是.rfa(图片 4)。

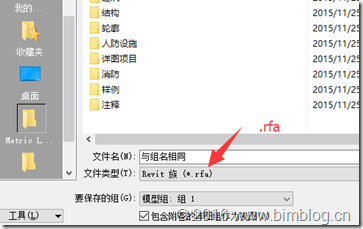

图片 4:保存内建族

注意:千万不要选择成库>族了。这个命令是保存项目所有的族(当前工作项目中)到指定的文件夹。

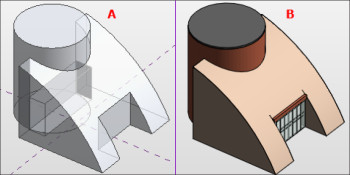

图片 5 A和B:初设阶段的体量模型,右:详细设计阶段创建的系统构件。

概念体量族

Revit中的概念体量环境是设计开始的地方。在一个项目的初设阶段,用Revit的概念体量工具可以完成体量推敲。建模工具和系统族都可以用来设计项目的概念方案。但是,它们的功能还是有局限的,因为缺少创建复杂造型的工具。应用体量工具,可以创建灵活的有机造型(图片 5 A)。最终的体量可以快速地转换成为Revit系统构件,如幕墙、楼板和屋顶(图片 5 B)。体量造型可以是内建的也可以是外建载入的体量族。

结束语

关于即将开始的系列博客内容,我想强调的是:

要想成为一个Revit族创建高手如同成为某一中乐器的大师一样,不在乎你是一个初学的菜鸟还奇才,现在你要做的就是多练习,你要有耐心,在即将开始练习的无数小时中耐得住寂寞,慢慢体会族创建的原理和各种样板的特性。多进行实际项目的参与演练,最好有专人指点,共同探讨,这样你才能快速掌握族创建技术。再多的教程、理论知识和口头谈论都不会对你掌握族技术有太多帮助,你要做的就是找到一个好老师然后坐下来,创建一切你可以接触到的东西,做族的道路上没有捷径,好的老师让你少走弯路,冤枉路。

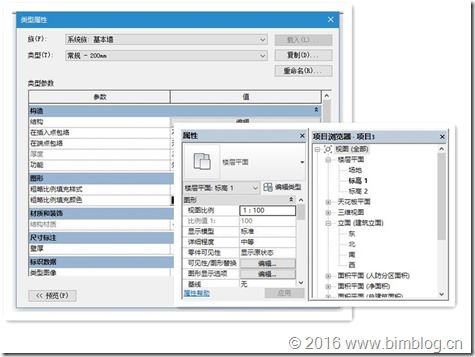

图片 6:Revit属性面板和工具栏

学会创建高质量的Revit族的关键是族编辑器建模概念和构件创建流程。
大多数新手都倾向于一头栽进Ribbon菜单中说看到的工具中,试图一口吃一个胖子,根本没有去思考Revit建模的原理。Revit软件的界面是相当友好的,很多功能都尽力做到显而易见,一眼就能知道它的用途。这些与其他BIM软件是不一样的,有些Revit功能是安排在它的属性面板和工具栏选项中(图片 6),这一点对于新手和那些即将转到BIM平台的人来说是非常不习惯的。但是,随着这些概念和方法逐步被理解和掌握,Revit族创建并不困难,通过学习如何用造型工具和修改工具,创建复杂形体和合并不同形体创建一个族,它可以是一个简单的家具如只有材质参数的独凳货一个复杂的萨克斯风。

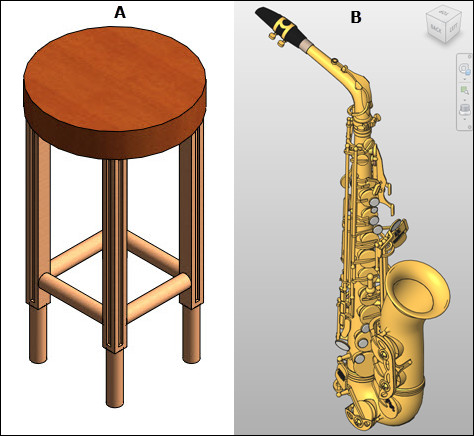

图片 7 一个族?
