BIM百科 | MEP预制详图功能(2)—加载预制零件

 二维码

【成都 · BIM等级考试】第八期全国BIM技能等级考试开始报名



获取《每日一技,我的成长轨迹》汇总

· 请访问柏慕联创官方网站: www.lcbim.com ·


使用MEP预制详图功能的前提是将预制零件加载到当前项目文件中。

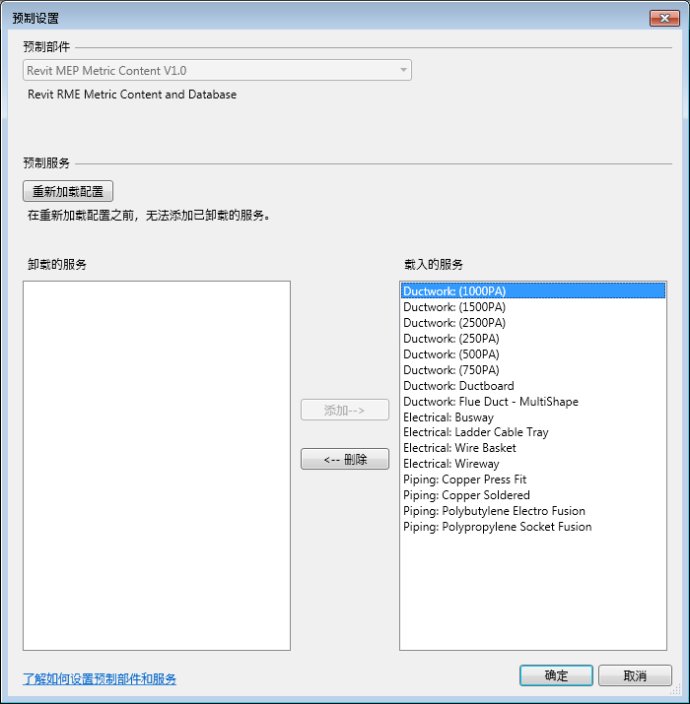

与加载族文件不同,预制零件保存在预制部件中,用户可以键入快捷键“FS”打开“预制设置”对话框,在“预制部件”下方的下拉列表中,选择一个预制部件,然后从“卸载的服务”框中,选择需要在当前Revit项目文件中使用的“预制服务”,点击添加按钮,将其加载到项目文件中以供使用。

但是,对于没有安装过Autodesk Fabrication系列产品的用户,“预制部件”下方的下拉列表中可能为空。因此,用户需要首先安装必要的预制部件,也就是预制零件的族库。

目前有两种方法安装预制部件库:

1,通过帮助文件中的链接地址,下载安装包。

官方帮助页面下载公制库下载英制

2,通过安装Autodesk Fabrication系列产品,得到其预制部件库。

Fabrication CADmep官网介绍链接

安装后的预制部件库位于:C:\Users\Public\Documents\Autodesk\Fabrication 2016

当然,由于Revit并不能编辑预制部件库中的预制零件及其相关设置,因此没有Fabrication CADmep使用经验的用户一般不需要访问该目录。

一旦完成了预制部件库的加载,其中定义的预制零件就被保存到了当前的Revit项目文件中,这与加载族文件类似。硬盘中的预制部件库的修改,不会影响到已经加载到项目文件中的预制零件,直到用户使用“预制设置”对话框中的“重新加载配置”命令,将硬盘中最新的预制部件库,重新加载到项目文件中。

对于一个Revit项目文件,用户只能指定一个预制部件库,如果用户希望修改当前项目文件所加载的预制部件库,就必须首先删除该项目文件中所有的预制零件实例,并且点击“重新加载配置”后,删除所有“载入的服务”。这时,预制部件下的下拉列表才会回到可编辑的状态。

术语中英文对照:

预制部件:Fabrication Configuration

预制服务:Fabrication Service

预制零件:Fabrication Part

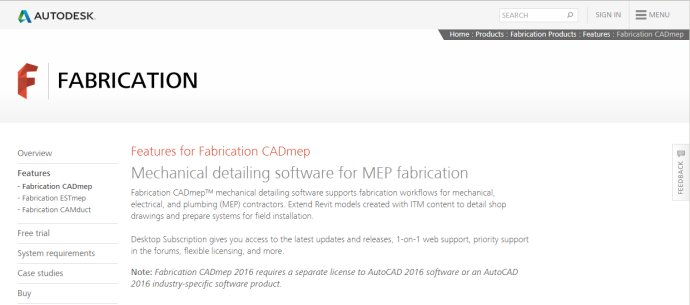

为了更好的了解预制详图功能,你可能需要了解预制零件的来源,Autodesk Fabrication系列产品,其包括:CADmep,ESTmep,CAMduct 。你可以访问 Fabrication CADmep官网,获取更多信息。但是,目前该产品尚没有中文版。
