【WAY 1936】第5讲:Revit基础操作(一)
 二维码
作者:WAY1936来源:柏慕联创BIM技术服务网址:http://www.lcbim.com

《Revit概念体量设计全解》——您的第一次概念体量课程

点我进入在线学习


接下来的将讲解Revit基础操作,有一定操作基础的拓友可以也可以细细看一下,说不定会发现新知识,温故而知新。


一、界面控制

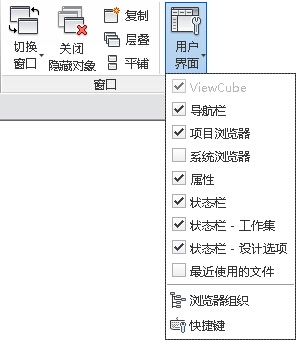

在使用Revit软件界面一般会打开两个常用窗口——“属性”和“项目浏览器”,因为这两个窗口是最常用的,那么关闭后如何打开呢?在“视图”上下文选项卡下,“窗口”面板,有“用户界面”下拉菜单,可以勾选需要显示的窗口。如下图所示


二、快捷键

1、快捷键自定义

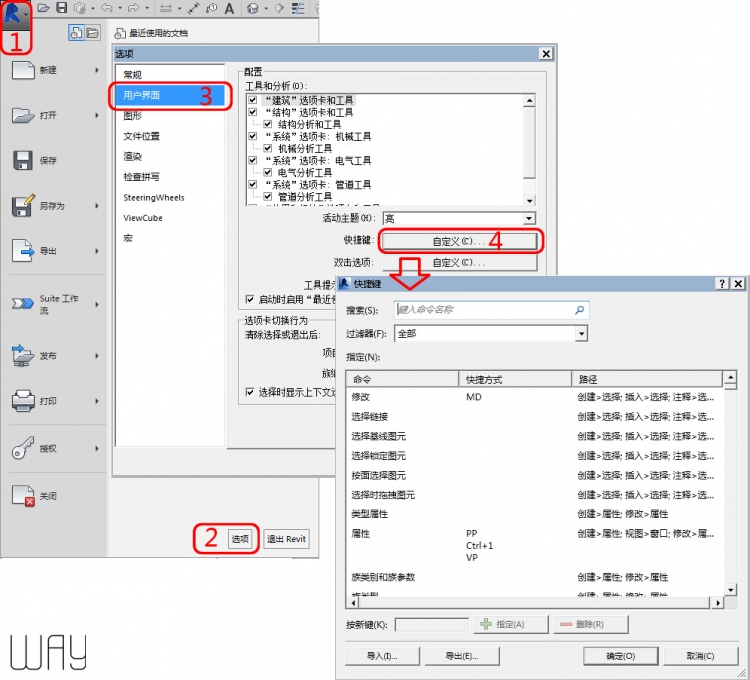

快捷键的使用有助于提高设计效率。单击“应用程序菜单” 按钮——“选项”——“用户界面”——“快捷键自定义”,打开“快捷键”对话框,如下图所示

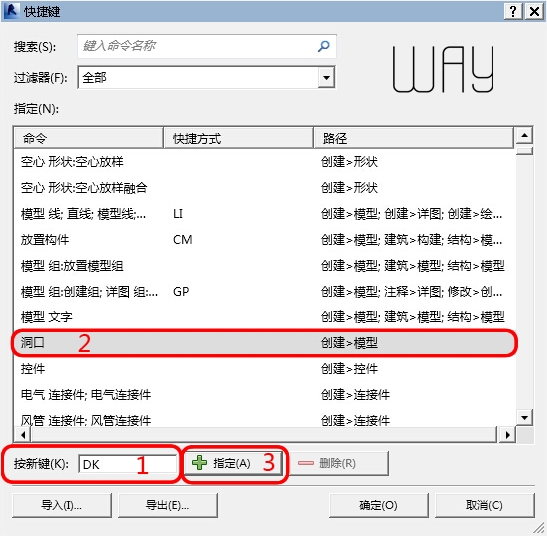

在“按新键”输入框内输入快捷键,然后在“指定”栏点击命令,最后点击“+指定”就完成了快捷键的自定义,如下图所示

2、快捷键设置文件

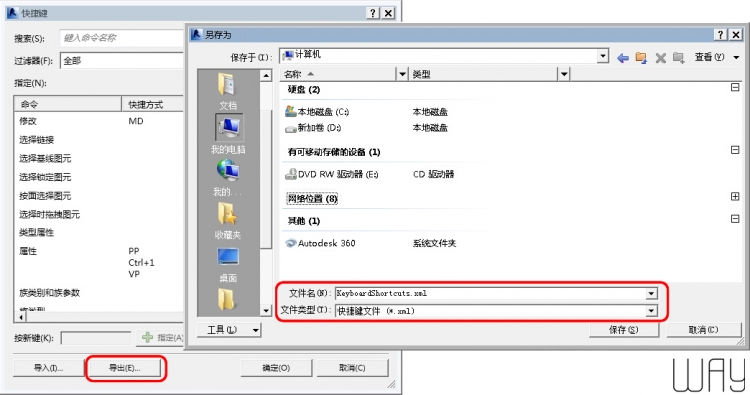

通过单击“快捷键”对话框下方的“导出”按钮把自定义的快捷键设置保存在快捷键设置文件KeyboardShortcuts.xml,可存于电脑的任何文件夹。当其他用户或电脑自定义快捷键时,把该文件复制到所需用户或电脑上,通过单击“导入”按钮把所选快捷键设置文件的设置导入软件中,如下图所示



三、视图控制

1、项目浏览器

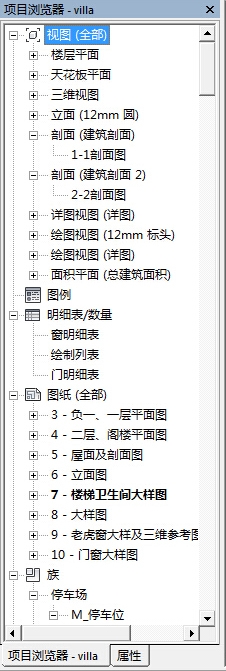

项目浏览器用于组织和管理当前项目中包含的所有信息,包括项目中的所有视图、明细表、图纸、族、组、链接的Revit模型等项目资源,并按逻辑层级组织这这些项目资源,方便用户管理。如下图所示

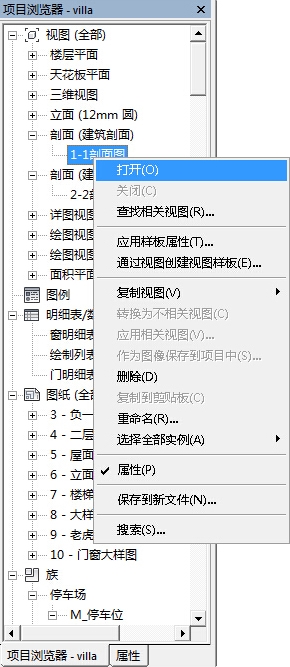

要打开模型中包含的视图、明细表、图纸,只要鼠标左键双击项目,或者右键单击选择“打开”即可。打开后的视图、图纸或者明细表在项目浏览器中名称将会以粗体显示。


常用快捷操作:


(1)视图之间的切换可以使用Ctrl+Tab键,会在已经打开的视图之间来回切换。

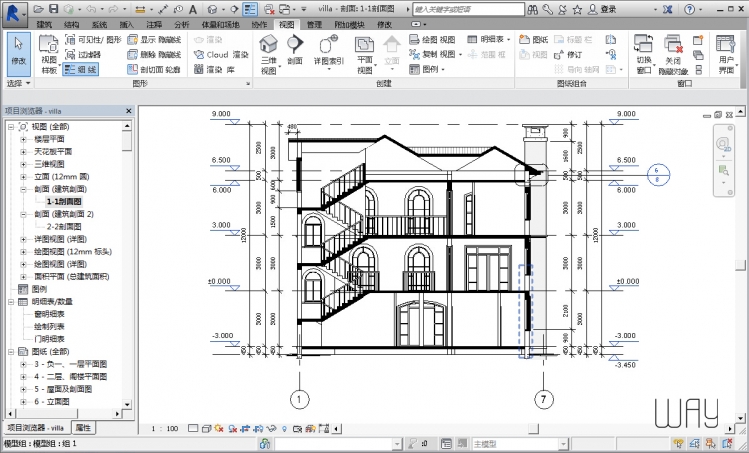

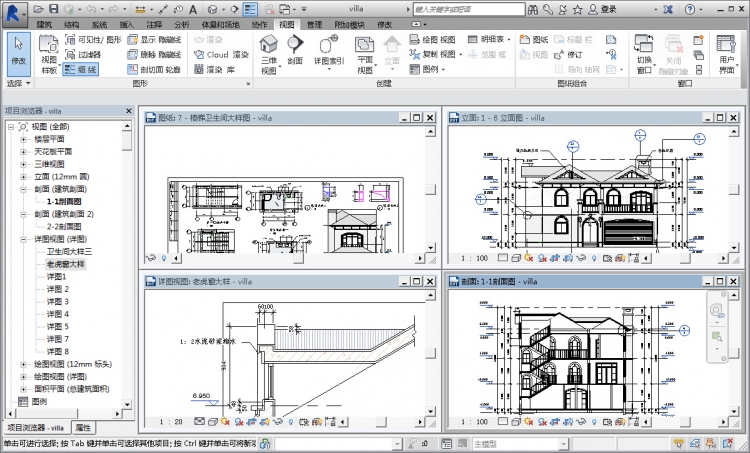

(2)可以使用快捷键WT,平铺已经打开的视图,如下图所示

(3)使用快捷键ZXZAZF,或者双击鼠标中键,都可以让视图充满绘图区。

(4)使用快捷键TL,可以切换视图粗线和细线显示。

(5)当打开过多视图,不方便在需要的视图之间切换时,可以先一次性关闭所有视图只保留当前视图,操作是,视图选项卡下窗口面板中的“关闭隐藏对象”命令,或者直接点击快捷命令,如下图所示


注:在Revit2014版本和以后的版本中,项目浏览器和属性栏可以合并在一起,在项目浏览器的面板的标题栏上按住鼠标左键不放,可以将面板拖至任意位置。当靠近屏幕边界时会被吸附在边界位置,可以根据操作习惯定义其合适的位置。单击项目浏览器或属性栏可以切换,双击可以将其分开。

2、视图导航

Revit提供了所视图导航工具,可以对视图进行缩放、平移等操作控制。打开视图在绘图区域滚动鼠标中键即可缩放视图,按住中键不放即可拖动视图。

同时,导航栏也提供了相同的视图操作,如下图所示,导航栏有“控制盘”和“缩放控制”两个工具,和导航栏设置。

控制盘的使用方法:

1)在二维视图中,点击“控制盘”工具,在光标前会出现控制盘,包含3个部分,“缩放”、“回放”、“平移”,光标移到某一命令就会紫色显示,左键点击不放其中个命令,就可以使用该命令。(回放指的是之前的操作过程)

2)在三维视图中,点击“控制盘”工具,在光标前会出现控制盘,包含8个部分,“缩放”、“动态观察”、“平移”、“回放”、“中心”、“漫游”、“环视”、“向上/向下”,标移到某一命令就会绿色显示,左键点击不放其中个命令,就可以使用该命令。(大家使用一下就明白了,在此不赘述)

缩放控制的使用方法:点击“缩放控制”工具,按下鼠标左键在绘图区域拖动一个矩形,此矩形区域将快速充满整个绘图区域。点击“缩放控制”工具下拉菜单可以更改缩放效果,如下图所示

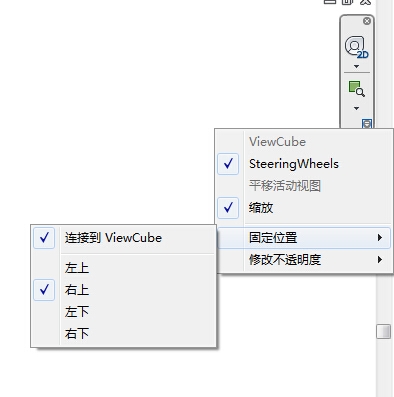

导航栏设置:可以设置导航栏上显示的工具,以及导航栏位置和导航栏的透明度。如下图所示

3、ViewCube

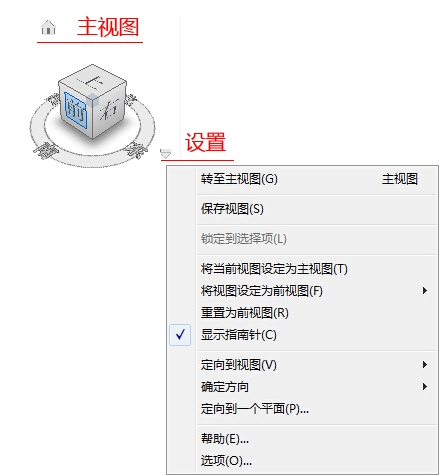

ViewCube工具只有在三维视图中会显示和使用,方便将视图定位至东南、顶部视图等常用三维视点。默认ViewCube工具显示在三维视图窗口的右上角。

ViewCube立方体的各定点、边、面和指南针的指示方位,代表三维视图中不同的视点方向,单击立方体或指南针的各个部位,可以在各方向视图中切换,按住ViewCube或指南针上任意位置并拖动鼠标,可以旋转视图。


这一课先讲这么多,下节课继续详细讲“视图控制栏”和“修改编辑图元”。谢谢关注!
