【WAY 1936】第4讲:Revit操作界面
 二维码
作者:WAY1936来源:联创BIM技术服务网址:http://www.lcbim.com

《Revit概念体量设计全解》——您的第一次概念体量课程

点我进入在线学习

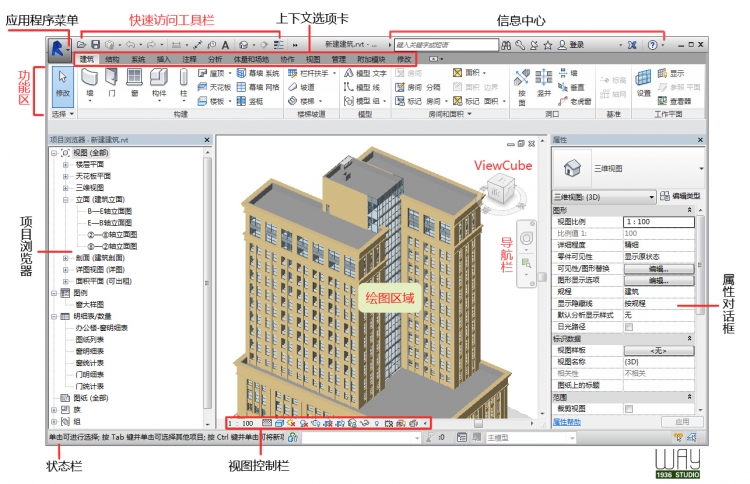

其实不大想讲操作界面这一课,因为大多数人在操作软件的时候一看就明白,而且讲起来也不得劲,无非就是“这一块是什么那一块是什么”。不过,考虑到课程的完整性,和稳扎稳打(前面的理论都讲了两篇了,也不少这一篇了),还是讲讲吧~

IMG_256

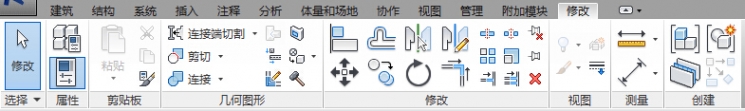

1、上下文选项卡

每一个上下文选项卡下包含一个完整的功能区,功能区中包含不同的面板,面板中有不同的命令。

IMG_257

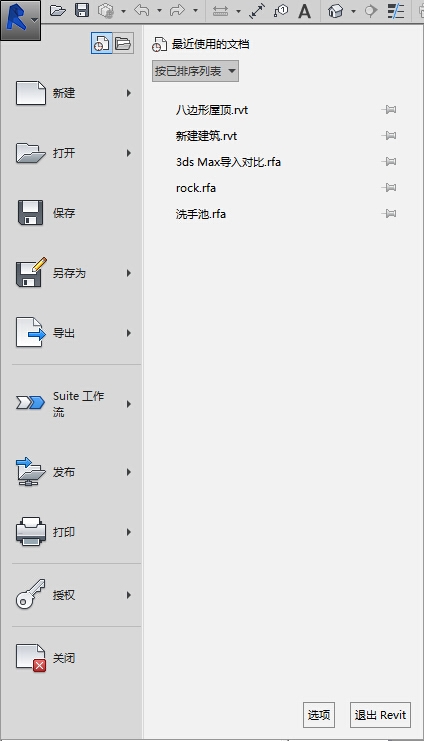

2、应用程序菜单

单击

按钮,展开应用程序菜单。

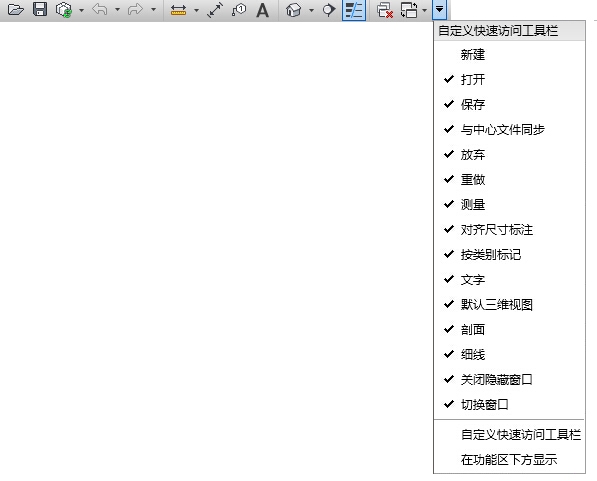

3、快速访问工具栏

快速访问工具栏默认放置了一些常用的命令,在最右侧有下拉菜单可以自定义显示哪些常用命令。

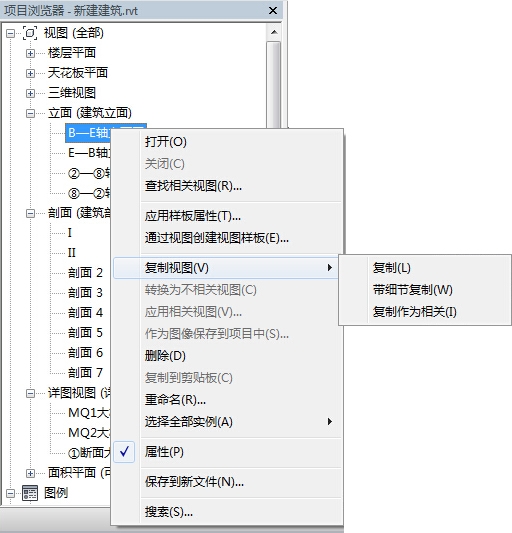

4、项目浏览器

用于显示当前项目中所有视图、明细表、图纸、族、组、链接文件和其他部分的逻辑层级关系。展开和折叠各分支时,将显示下一层项目。同时,通过右键浏览器的相关项,可以进行“复制”、“删除”、“重命名”等操作,见图

5、状态栏

在操作界面的底部,使用某一命令时,状态栏左侧会提供与执行的操作有关的提示。

状态栏中间为工作集和设计选项,工作集提供对工作共享项目的“工作集”和“设计选项”对话框的快速访问。

状态栏最右侧显示有6个快捷设置,分别为

(1)选择链接:设置是否可以选择链接文件及链接文件中的图元。

(2)选择基线图元:可以在视图的基线中选中图元,要避免选中基线图元可禁用此项。

(3)选择锁定图元:可以选择视图中被锁定的图元,也可以在选中时忽略其中的被锁定图元。

(4)按面选择图元:可以通过单击图元的面而不是边来选中图元。

(5)选择时拖拽图元:可以在不选中图元的情况下拖动图元,要避免意外移动图元可禁用此项。

(6)过滤器:使用过滤器可以按类别查看被选中图元的个数,并从中排出某些类别的图元。

6、选项栏

选项栏位于功能区下方,其内容根据当前命令或选定图元而变化。

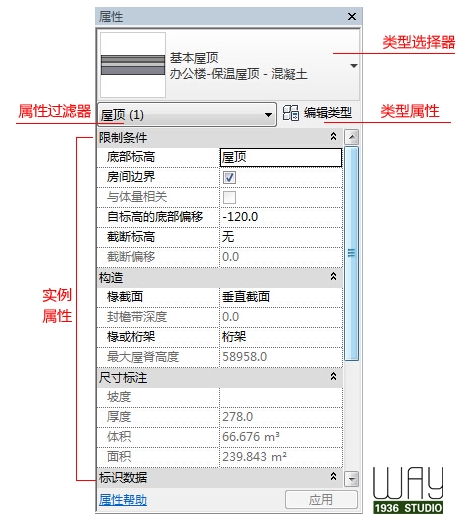

7、属性

(1)类型选择器:标识当前选择的族类型,并提供一个可从中选择其他类型的下拉列

表。可通过“类型选择器”可以指定或替换图元类型。

(2)属性过滤器:用来标识所选多个图元的数量,或者是即将放置或所选单个图元的类

别和数量。

(3)实例属性:标识项目当前视图属性,或标识所选图元的实例参数。

(4)类型属性:标识所选图元的类型参数。

8、绘图区域

也就是工作区域,显示当前项目的视图(平面、立面、明细表及报告等)。

9、视图控制栏

视图控制栏位于绘图区域底部,状态栏上方,可以直接快速打开绘图区域显示的设置窗口。

视图控制栏上的命令从左至右分别是:

比例、详细程度、视觉样式、打开日光和阴影/关闭、打开阴影/关闭阴影、显示渲染对话框(仅3D 视图显示该按钮)、打开裁剪视图/关闭裁剪视图、显示裁剪区域/隐藏裁剪区域、保存方向并锁定视图/恢复方向并锁定视图/解锁视图(仅3D 视图显示该按钮)、临时隐藏/隔离、显示隐藏的图元。

这些命令会在以后的视图控制课程中进行详细讲解。

10、导航栏

用于访问导航工具,包括全导航控制盘和区域放大、缩小、平移等命令调整窗口中的可视区域。

11、ViewCube

在三维视图中,可以利用ViewCube 旋转或重新定向视图。

以上是Revit操作界面的讲解,每一项都有很多子项,并没有一一展开,将在后面的学习中逐个讲到。刚开始大家只要知道页面布局命令的位置即可。
