【WAY 1936】 第3讲:Revit基本术语
 二维码
作者:WAY1936来源:联创BIM技术服务网址:http://www.lcbim.com


《Revit概念体量设计全解》——您的第一次概念体量课程

点我进入在线学习



Revit软件中有些独特术语,要完全掌握软件操作,必须要先了解这些术语的含义,这一帖教程就为大家讲解这些专业术语。

1、项目

项目是单个设计信息数据库模型。这些信息包括用于设计模型的构件(如墙、门、窗、管道、设备等)、项目视图和设计图纸等。项目文件后缀名为*.rvt

2、图元

Revit包含3种图元:

(1)基准图元:定义项目上下文,如轴网、标高。

(2)视图专用图元:对模型进行描述或归档,如尺寸标注、二维详图。

(3)模型图元:建筑的实体几何图形,如楼板、墙体、机械设备等。

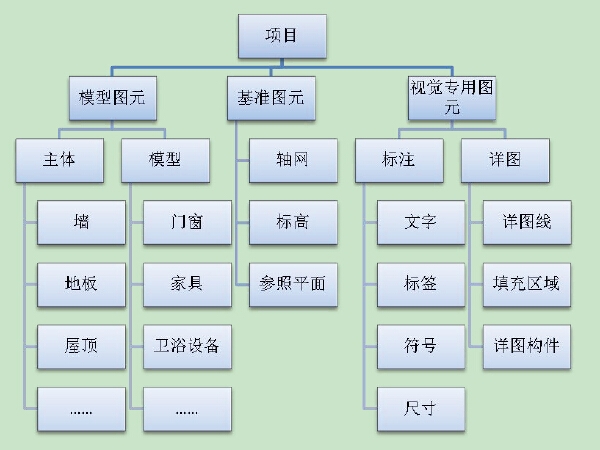

以下是项目和图元的层级关系:

3、类别

用于对设计建模或归档的一组图元。例如,模型图元类别包括屋顶和楼板等,注释图元包括标记符号和文字注释等。

4、族

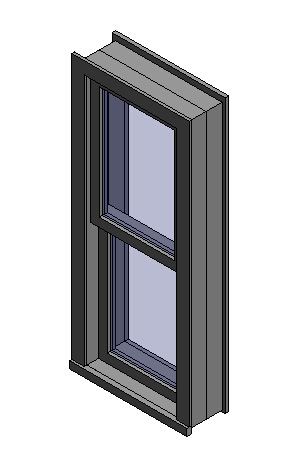

族(Family)是模型中的图元的专业术语,族是组成项目的构件,同时是参数信息的载体。族根据参数(属性)集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值,但是属性的设置(其名称与含义)是相同的。例如,“餐桌”作为一个族可以有不同的尺寸和材质。族文件的后缀名是*.raf

族的分类如下:

1)可载入族使用族样板在项目外创建的RFA 文件,可以载入到项目中,具有高度可自定义的特征,因此可载入族是用户最经常创建和修改的族。

2)系统族已经在项目中预定义并只能在项目中进行创建和修改的族类型(如墙、楼板、天花板等)。它们不能作为外部文件载入或创建,但可以在项目和样板之间复制和粘贴或者传递系统族类型。

3)内建族在当前项目中新建的族,它与之前介绍的“可载入族”的不同在于,“内建族”只能存储在当前的项目文件里,不能单独存成RFA 文件,也不能用在别的项目文件中。

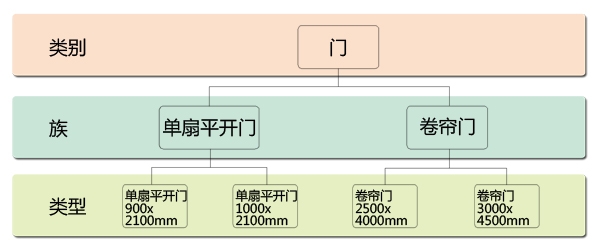

以下是类别、族和类型之间的层级关系:

以上是Revit软件中的基本术语讲解,文字和图片关系的讲解可能并没有让大家有个清晰认识,不要着急,在接下的课程中会经常提到,接触的多了自然会理解和运用自如。

5、族样板文件

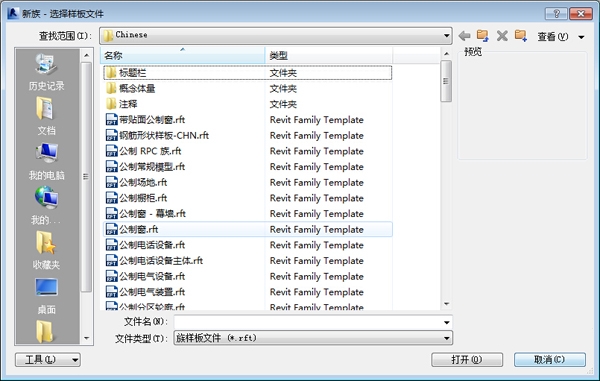

新建族时需要先选择族样板文件,不同的族样板文件设置了不同的族类型、基本参数类型等,建族前要正确选择族样板文件,族样板文件的后缀名为*.rft。

6、类型

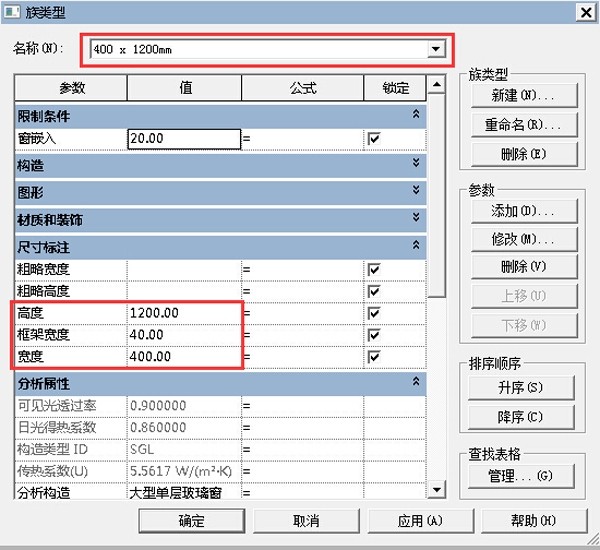

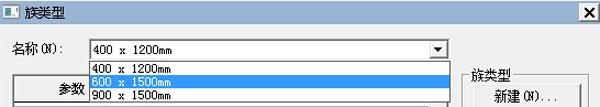

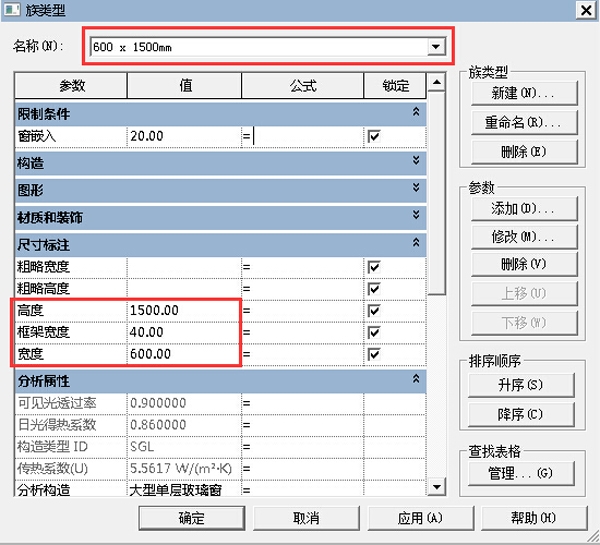

族可以分为多了类型,不同的类型有不同的属性值(参数值)。例如,窗族“上下推拉窗”包含“400x1200mm”、“600x1500mm”、“900x1500mm”三种不同的类型。

7、实例

实例就是放置在项目中的实际图元(族),在模型中都有特定和唯一的位置,完整的三维模型包含了许多不同的实例。

8、项目样板文件

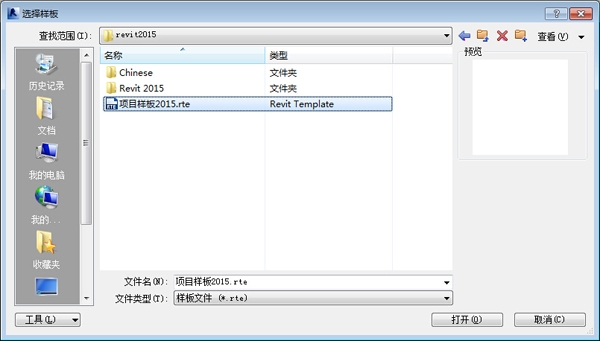

新建项目时需要先选择样板文件,类似于CAD模板(DAT文件),样板文件中包含了预设的线型、线宽、单位制等,还有载入的常用族,方便使用。项目样板文件的后缀名为*.rte。

9、ADSK格式文件

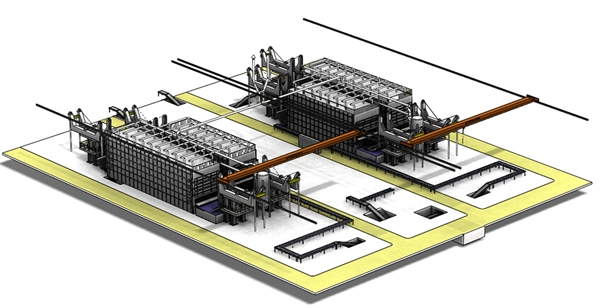

ADSK格式为Autodesk公司创建的一种格式,用于Autodesk公司所开发的机械与建筑软件之间的交换格式,可以将机械模型与建筑模型整合,例如在工业厂房设计中,工艺设计人员采用Inventor软件建立工艺线模型,可以通过ADSK格式导入建筑设计人员所创建的Revit模型中,整合模型检查是否有碰撞或设计不合理的问题。
