彪哥YY | 006 Revit机电项目视图组织的应用!
 二维码
作者:彪哥来源:腿腿教学网




作者: 彪哥



对于视图的组织很多人并在意,但我认为其实视图的组织挺重要的,什么叫视图的组织呢?就指我们人为的通过一系列的条件对视图进行的一个识别性的分类!

这里首先我们要明白几个东西

  • 视图
  • 一系列条件
  • 分类规则
  • 不管什么项目,建筑、结构、给排水、暖通、电气,还是多专业!都需要一个良好的视图组织的视图组织可以让建模和出图更加的有条理虽然这是一个小小的措施可以帮助你更有信心的完成项目,特别是对于MEP类项目。

    一、视图

    很多新手在一开始学Revit时候并不能够好的理解视图,首先视图包含很多

  • 平面视图
  • 立面视图
  • 三维视图
  • 剖视图
  • 详图
  • 绘图视图
  • 明细表
  • ……
  • 视图的产生方法很多,你可以通过新建标高创建视图、通过复制现有视图得到视图,通过创建得到视图!一个标高我们也可以得到多个视图通过不同的视图名称用于区

    同样,对于视图我们也有不同的创建原因

  • 了建模需要,我们需要在不同标高、不同方向去完成我们的建模和设计工作
  • 了出图(个视图只能被图纸引用一次,所以需要多个图纸引用的时候我们需要创建多个视图!)
  • 基本上我们创建视图的原因可以总结为以上两点,所以在一个项目中我们会有大量的视图,我们没有很好的组织和有规则的去分类它们,将会对我们的项目进行带来不便!

    一系列条件

    我们有大量的视图就需要我们合理的规则去组织它们,而组织它们的条件就是我们需要了解和考虑的!

    这些条件基本上都是视图的相关属性我们可以利用如下这些属性去组织和规划我们的视图!

  • 规程
  • 规程,可以从大的方向帮我们规划我们的视图,特别是对于多专业建模,规程是我们利用好条件,通过它我们可以将不同专业的视图很好的分类开来规程包含(建筑、结构、机械、电气、卫浴、协调)其中协调比较特殊,它可以让我们更好的去在个视图里去观察所有专业的模型,但通常我们只会设计建模过程中利用它,而不会在出图过程中会利用它。规程是为了帮助我们更好的突出专业特性。
  • 规程为系统定义,我们无法去增加和删除!
  • 规程
  • 规程,是用于区分同专业之间的视图分类,通过子规程我们可以从更细分的专业层面去划分我们的视图。
  • 规程为用户定义,你可以通过直接在视图属性里输入相应子规程名称来创建子规程。
  • 标高
  • 标高可以作为我们排序的一种条件
  • 阶段
  • 项目包含阶段时根据视图阶段去划分视图也是非常必要
  • 视图名称(如:系统族:楼层平面
  • 族与类型
  • 视图的类型名称,用户可以通过自定义(默认族名称一致
  • 其它自定义条件
  • 以上条件还不能满足你视图的分类,这时候你可以考虑通过视图增加项目参数,参数的类型选择文字来增加对视图的分类控制!
  • 比如,我们可能需要为项目的过程去创建很多视图有用于计算分析的、用于建模设计的、有用于出图的。那么明显默认自带的参数无法满足我们对视图的分类,个时候你就可以利用项目参数增加视图实例属性,然后根据这些视图实例属性来分类视图。
  • 、分类规则

    规则都是人定,而软件又提供了这个制定规则的功能供我们利用!

    可以根据项目的特性(单专业,多专业,只出图、设计+出图只建模)专业的特性项目的需求来制定规则!

    下面这些规则你也许会用

  • 视图的最终目的:
  • 设计建模、计算分析、出图
  • (通过自定义项目参数)
  • 专业的划分
  • 建筑、结构、暖通给排水
  • (通过规程)
  • 专业内的细分
  • 送风、回风、新风、设备
  • (通过子规程)
  • 视图类型
  • 平面视图、立面视图、三维视图、详图
  • (族
  • 设置方法

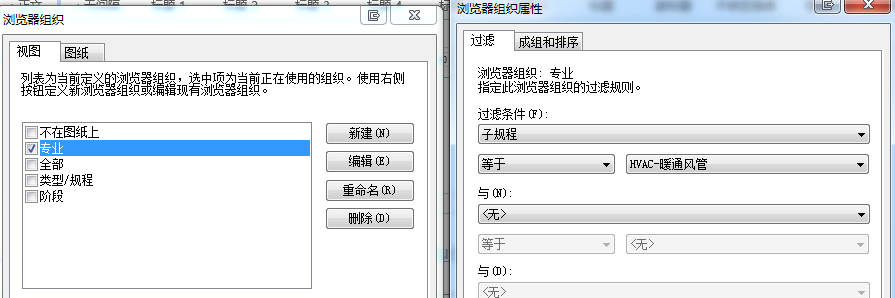

    右键项目浏览器最顶部“视图选择“浏览器组织”

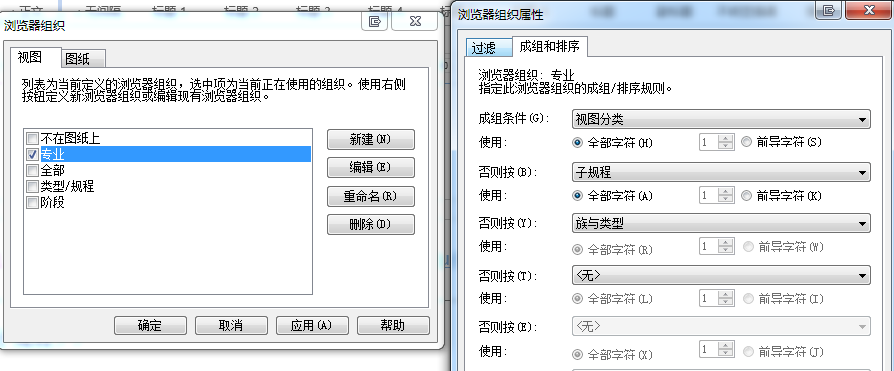

    通过浏览器组织你可以对视图进行筛选过滤、分类、排序

    文章,只是探讨视图组织的重要性及可行性,对于具体如何操作,本文只提供思路,其实非常简单,只需要大家亲自打开软件,更重要的是你在实际项目中去体会

    Revit MEP 应用流程向导(MEP入门系列一)

    http://www.tuituisoft.com/view/69.html
