彪哥YY | 003 Revit墙体应用的探讨
 二维码



作者: 彪哥

在Revit里面墙体工具并不复杂,基本墙、复合墙、叠层墙实际项目的应用过程中会综合去应用这些墙体,在项目的不同阶段也会使用不同类型的墙体

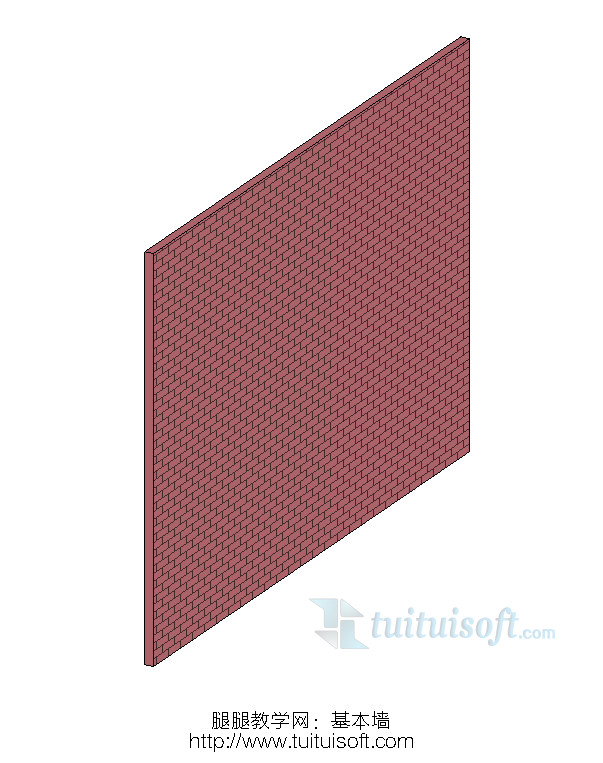

基本墙:

就是最简单的墙体,通过定义一层墙体结构的墙这类墙体在实际项目应用中比较少用,因为很少是需要定义单层的。若是做方案或做纯效果我觉得可以用这类墙体,省事简单。

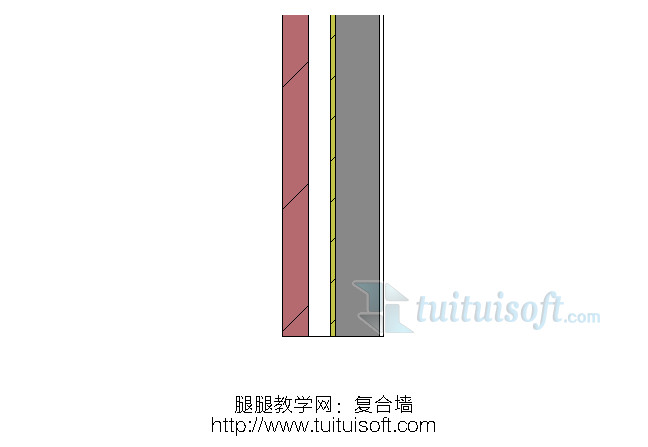

复合墙体

通过定义多层墙体结构层、保温层、装饰,这类墙体在实际项目应用过程中应用的比较多。翻模过程经常需要用到这类墙体。

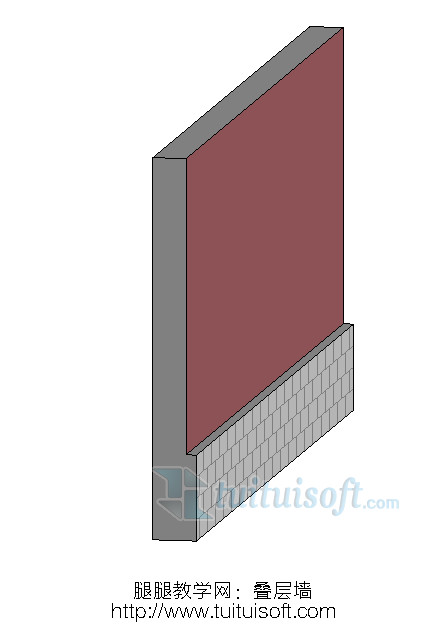

叠层墙:

通过对基本墙、复合墙的在立面上的组合可以创建更加复杂的叠层墙。叠层墙一般用在有造型的外墙上

在实际项目过程中至于要应用那类墙体,需要看项目的特性

方案阶段:要快速你可以用最简单的基本墙来做调整起来也容易,出方案图也简单。

施工图阶段:确实,你可以用复合墙和叠层墙综合应用。方便出图和做量的统计。但这里的工程量准确性就要打问号了!

翻模这是特有的一个时间段的形式,目前很多项目都处于这个状态。施工图已经有了,各大咨询机构、甚至设计机构的BIM部门都在干着这样的活。我认为是一个时间段的产物等到技术成熟,人员综合素质提高大家都适应了,那么翻模估计没什么市场了,因为从一开始就会直接用BIM相关工具去做,这个需要时间

不同的项目要求,不同的项目阶段,可以利用不同的方式去建模,可以随时随着项目的进度去调整它。

这里我给大家介绍一种我认为更合理的墙体建模方式,它会比较复杂但我认为更符合项目的实际建造但他会给增加工作量。

这里以框架结构为例:

特性:

首先我们需要先进行结构的建模,然后才进行墙体的建模。那么墙体的建模就是建立在结构的基础上。但装饰层和墙体是有区别的,你可以认为他是墙体的一部分,但其实,除了墙体还有梁、柱、板、这些需要装饰层。所以我们在实际建造过程中,装饰需要包围以上构件,那么你直接通过复合墙体就无法达到真正的需求,这也是为什么我之前提到的工程量需要打个问号的原因!若你用叠层墙体,那么你需要去定义非常多样叠层墙。对我们实际项目操作是有困难的。

解决方法:

利用基本墙+复合墙体利用多层墙体方法进行建模。先进行基本墙体核心层的建模。然后装饰层进行复合墙体单独建模,这样你可以很方便的对装饰层的位置和高度进行控制。统计出来的工程量也更加的准备和符合实际的建筑过程。

流程展示

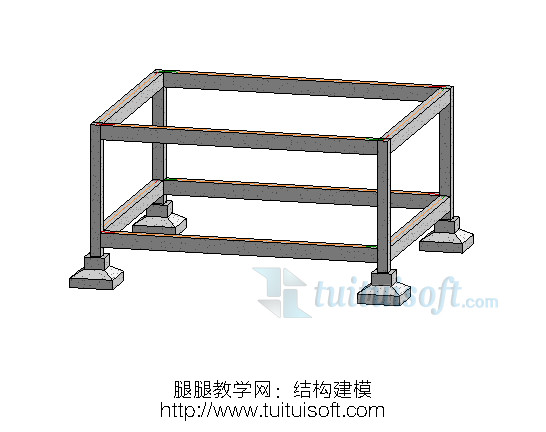

  • 框架结构建模(这里只是演示

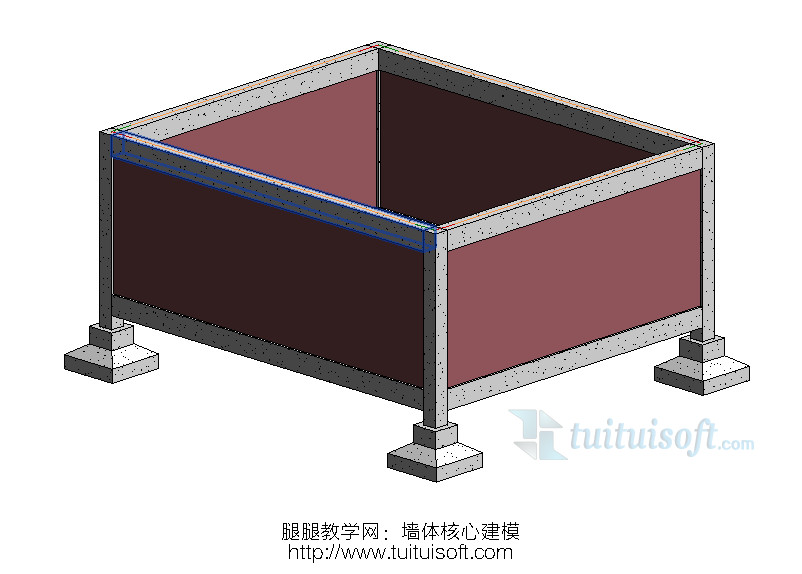

  • 基本墙建模:利用基本墙对墙体核心进行建模

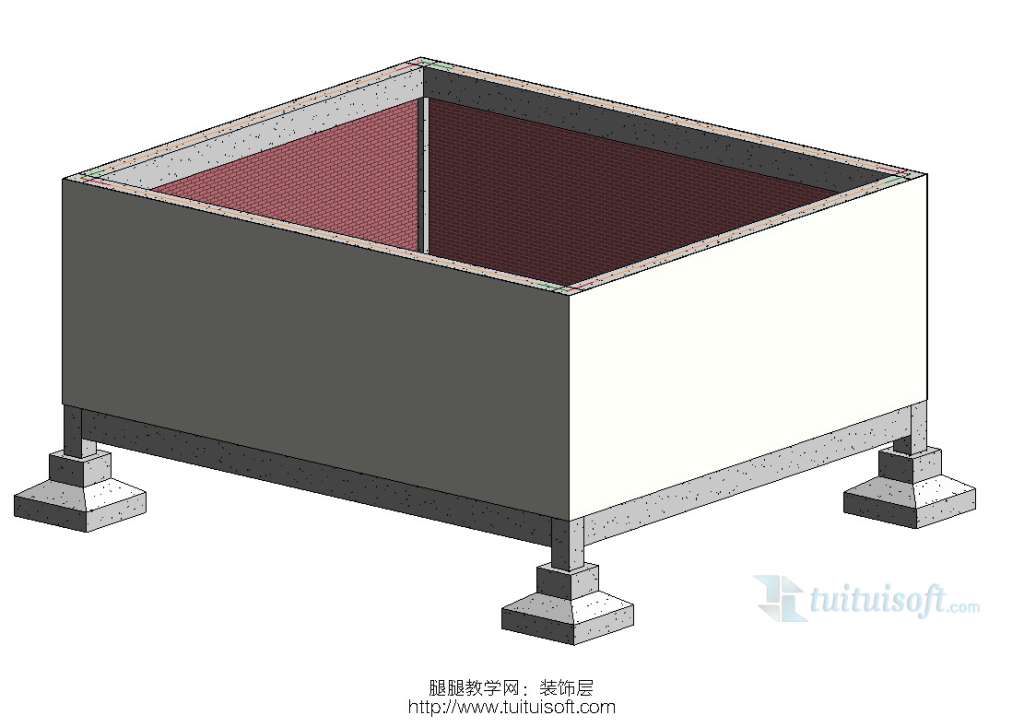

  • 装饰建模

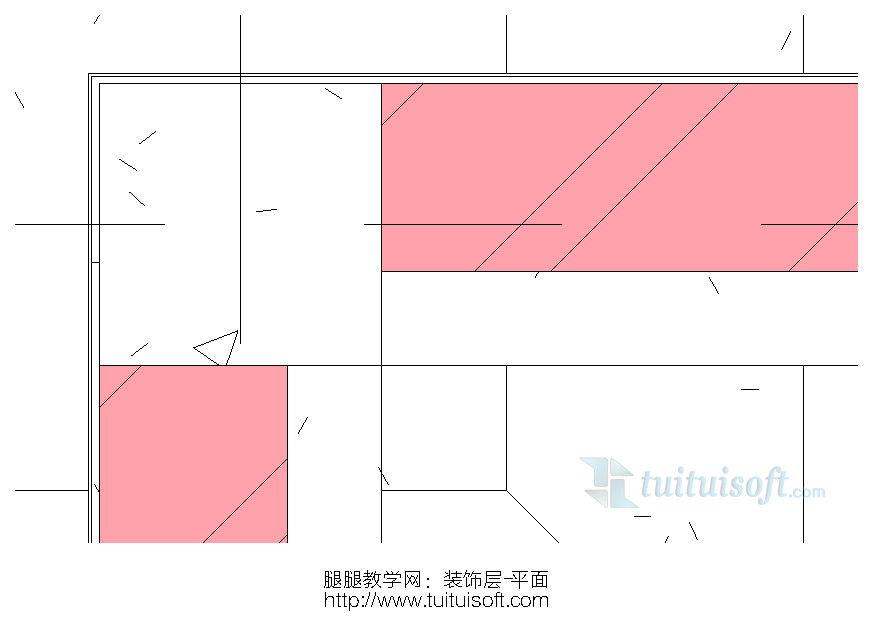

  • 利用复合墙体对装饰层,进行单独建模
  • 以上只是思路,至于在项目中你要应用什么方式,还是要看你的项目需求

  • 出图需求
  • 外观需求
  • 工程量需求
  • 后期漫游动画需求
  • 这些需求都会你的建模方式有所不同没有最好方法,只有合适的方法。的项目阶段你可以应用不同的方式,没有什么方式是简单的,你要精确需要时间的付出。

    你对墙体工具应用还不熟悉,那么推荐你学习下面这个课程!可以让你对墙体工具全方位的掌握

    Revit 2016墙体综合高级训练

    http://www.tuituisoft.com/view/38.html
